miniaturowy odbiornik optyczny FTTH z WDM 02

Urządzenie to jest miniaturowym odbiornikiem optycznym do użytku wewnętrznego, wyposażonym w moduł WDM, przeznaczonym do zastosowań w transmisjach FTTP/FTTH. Zapewnia doskonałe parametry odpowiedzi częstotliwościowej i zniekształceń przy niskim poziomie szumów, wysokiej mocy wyjściowej RF oraz niskim poborze energii. Jest wyposażony w pigtail światłowodowy jednomodowy i dostępny z różnymi opcjami złączy.

Uzyskaj wycenę About Miniaturowy odbiornik optyczny FTTH z WDM

Miniaturowy odbiornik optyczny FTTH z WDM Pobierz specyfikację

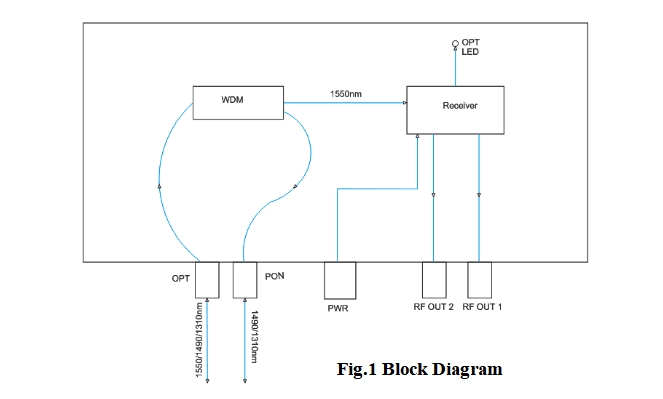

Schemat blokowy

Model	Uwagi
TX	Odbiornik optyczny FTTH z WDM
	-11	-AU: SCAPC/SCUPC, -AA: SCAPC/SCAPC;
	-222	-1MF: Złącze metryczne F x1, -2IF: Złącze calowe Imperial F x2
	-33	-5E: Zasilacz europejski 5V DC, -12C: Zasilacz chiński 12V DC
	-4	-1~Z: Wersja lub numer klienta

Specyfikacje mini odbiornika optycznego FTTH z WDM

Lp.	Opis	Wartość	Jednostka	Warunki / Uwagi
	Specyfikacje optyczne (ścieżka transmisji)
1	Długość fali	1550/1490/1310	nm	Port COM
1	Długość fali	1490/1310	nm	Dla ONT
2 3	Zakres mocy optycznej na wejściu	-18～+2	dBm
2 3	Zakres AGC	-2～-12	dBm
4	Tłumienność odbiciowa wejścia optycznego	≥45	dB
	Specyfikacje RF (ścieżka transmisji)
4	Pasmo przenoszenia	47～1003	MHz
5	Równomierność charakterystyki	±1.0	dB	47～1003 MHz, w temp. 25°C
6	Nachylenie charakterystyki	0~2.0	dB	47～1003 MHz, w temp. 25°C
7	Stabilność temperaturowa	±1.5	dB	W zakresie temperatury pracy (-25 ~ +65 °C)
8	Poziom wyjściowy	75±2	dBuV	Wejściowa moc optyczna -15 dBm, kanał analogowy, modulacja 4,0% na kanał, pomiar przy 860 MHz, w temp. 25°C
9	Impedancja	75	Ohm
10	Tłumienność odbiciowa (47～1000 MHz)	≥12	dB	W temp. 25°C
11	MER	≥30	dB	Wejściowa moc optyczna -15~-5 dBm
11	MER	≥24	dB	Wejściowa moc optyczna -20~-16 dBm
12	Pobór mocy	< 1.0	W
	Parametry środowiskowe
13	Temperatura pracy	-25～65	°C
14	Temperatura przechowywania	-40～70	°C
15	Wilgotność przechowywania	≤95	%	Bez kondensacji
	Interfejs użytkownika
16	Typ złącza optycznego	SC/APC wejście, SC/PC wyjście		SC opcjonalnie, patrz rys. 4 i 5
17	Zasilanie	DC 5V/0.5A		Zewnętrzny zasilacz, patrz rys. 3
18	Wyjście RF	Złącze RG6		Opcjonalnie, patrz rys. 1 i 2
18	Wyjście RF	1 lub 2 porty		Opcjonalnie, patrz rys. 1 i 2
19	Wskaźnik optyczny	Świeci na czerwono lub zielono		Moc optyczna <-16 dBm – czerwony Moc optyczna > -16 dBm – zielony Patrz rys. 6
20	Obudowa	90×85×25	mm
21	Waga	0.15	kg
