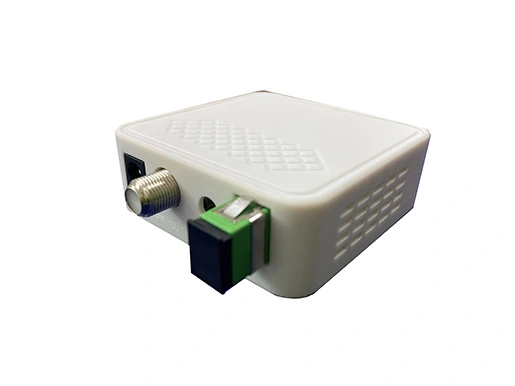

Odbiornik optyczny FTTH - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

Uzyskaj wycenę About Odbiornik optyczny FTTH

Odbiornik optyczny FTTH Pobierz specyfikację

Specyfikacje odbiornika optycznego FTTH

Lp.	Opis	Wartość	Jednostka	Warunki / Uwagi
1	Długość fali	1100-1600	nm
2	Zakres mocy optycznej wejściowej	-18~0	dBm	Zalecane -15 do 0
3	Tłumienie odbiciowe wejścia optycznego	≥45	dB
4	Pasmo przenoszenia	47~1003	MHz
5	Płaskość charakterystyki	±1,0	dB	47~1000MHz, @ 25°C
6	Nachylenie	0~1,0	dB	47~1000MHz, @ 25°C
7	Stabilność temperaturowa	±1,0	dB	W zakresie temperatury pracy (-25 ~ +65°C)
8	Poziom wyjściowy	78±2	dBμV	-15 do 0dBm wejściowa moc optyczna, modulacja na kanał 4,0%, pomiar w punkcie 860MHz, @ 25°C
9	Impedancja	75	Ω
10	Tłumienie odbiciowe (47~1000MHz)	≥14	dB	@25°C
11	MER	≥35	dB	-10~0dBm wejściowa moc optyczna
12	Pobór mocy	< 0,8	W
13	Temperatura pracy	-25~65	°C
14	Temperatura przechowywania	-40~70	°C
15	Wilgotność przechowywania	≤95	%	Bez kondensacji
16	Typ złącza optycznego	SC/APC		FC/ST opcjonalnie
17	Zasilanie	DC5V/0,5A		Zewnętrzny zasilacz
18	Złącze wyjściowe RF	Złącze F		Metryczne lub calowe, 2 wyjścia opcjonalnie
20	Wymiary	75 x 66 x 28	mm
21	Masa	Netto: 0,10	kg	Masa brutto: 0,116

Funkcja AGC

Opis	Parametr	Jednostka	Warunki / Uwagi
AGC
Zakres AGC	-15~0	dBm
Wskaźnik
OPT	Trójkolorowa dioda	N/D		Moc optyczna <-18dBm, wskaźnik czerwony Moc optyczna -18~2dBm, wskaźnik zielony Moc optyczna >2dBm, wskaźnik pomarańczowy

Opis odbiornika optycznego FTTH

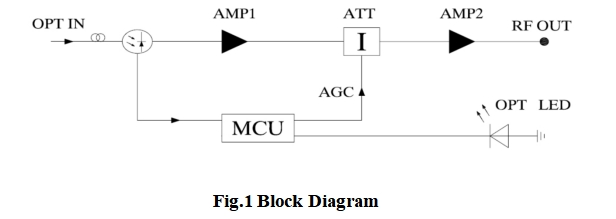

Odbiornik optyczny FTTH TX-1000-A23 charakteryzuje się wysoką wydajnością, niższą minimalną mocą odbioru optycznego i niższym kosztem, zapewniając operatorom CATV wysokiej jakości i doskonałe rozwiązanie sieci FTTH. Schemat produktu poniżej:

Cechy odbiornika optycznego FTTH

Pasmo pracy 1 GHz
Niższy zakres mocy wejściowej: 0~-18dBm
Poziom wyjściowy do 76±2dBμV (wejście -15 do 0dBm)
Funkcja AGC (zakres: 0~-15)
Niski pobór mocy <1,0W
