Kabel światłowodowy

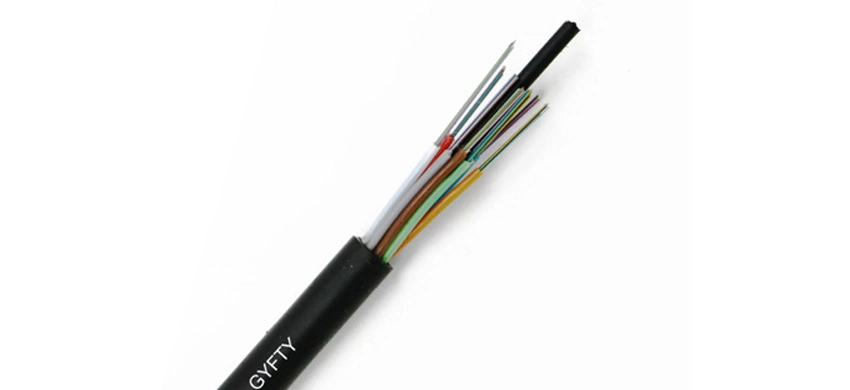

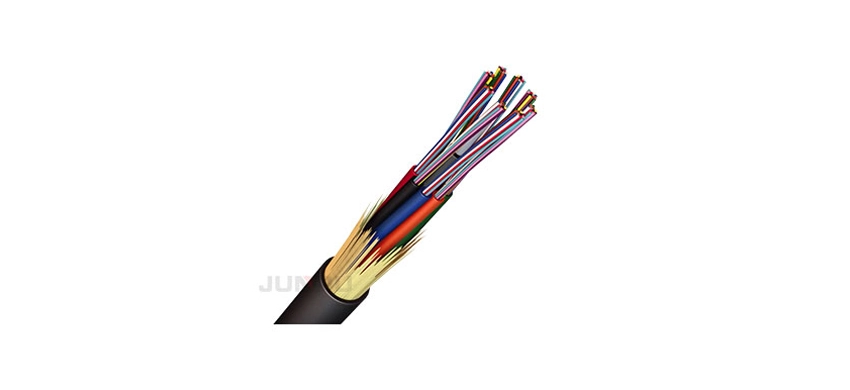

Budowa kabla światłowodowego: rdzeń, płaszcz i osłona zewnętrzna

Kable światłowodowe składają się z trzech głównych części: rdzenia, płaszcza i osłony zewnętrznej. Każdy z tych elementów odgrywa kluczową rolę w ogólnej wydajności i trwałości kabla.

• Rdzeń: Rdzeń jest najbardziej wewnętrzną częścią kabla światłowodowego i to on przenosi sygnał świetlny. Jest to cienkie włókno optycznie czystego szkła lub plastiku, o średnicy zazwyczaj od 8 do 62,5 mikrometra, odpowiednio dla włókien jednomodowych i wielomodowych. Współczynnik załamania światła rdzenia jest wyższy niż płaszcza, co umożliwia propagację sygnałów świetlnych poprzez całkowite wewnętrzne odbicie.

• Płaszcz: Otaczająca rdzeń warstwa płaszcza wykonana jest z materiału o niższym współczynniku załamania światła w porównaniu do rdzenia. Jego zadaniem jest utrzymanie sygnału świetlnego wewnątrz rdzenia, zapobiegając wyciekowi sygnału i zachowując jego integralność. Warstwa płaszcza jest zazwyczaj wykonana ze szkła lub plastiku i ma grubość kilku mikrometrów.

• Osłona zewnętrzna: Osłona zewnętrzna, znana również jako płaszcz zewnętrzny, zapewnia fizyczną ochronę rdzenia i płaszcza. Jest to najbardziej zewnętrzna warstwa kabla światłowodowego, wykonana z materiałów takich jak PCV, LSZH (niska emisja dymu, bez halogenów) lub polietylen. Osłona chroni włókna przed czynnikami zewnętrznymi, takimi jak wilgoć, chemikalia, ścieranie i uderzenia.

Oprócz tych trzech głównych elementów, kabel światłowodowy może również zawierać różne inne warstwy, takie jak elementy nośne, materiały blokujące wodę oraz dodatkowe osłony i pancerze dla zwiększonej ochrony w środowiskach zewnętrznych lub trudnych warunkach. Projekt i budowa rdzenia, płaszcza i osłony zewnętrznej są krytyczne dla zapewnienia efektywnej transmisji światła oraz długoterminowej wydajności i niezawodności kabli światłowodowych.

Złącza kabli światłowodowych i metody terminacji

Złącza kabli światłowodowych oraz metody terminacji są niezbędnymi elementami podczas instalacji i konserwacji sieci światłowodowych. Złącza te umożliwiają bezproblemowe łączenie włókien optycznych, zapewniając efektywną transmisję danych.

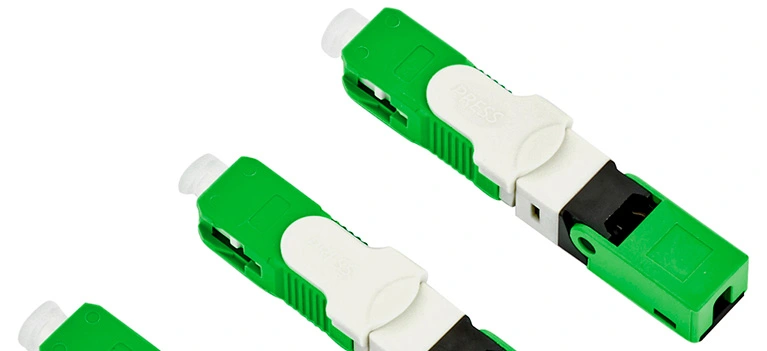

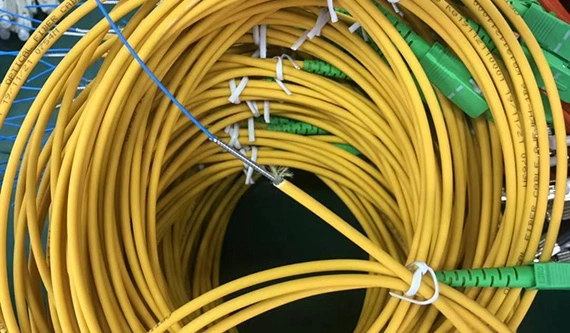

Obecnie powszechnie stosuje się kilka typów złączy światłowodowych, w tym SC (Subscriber Connector), LC (Lucent Connector) i ST (Straight Tip). Każde złącze ma swoją unikalną konstrukcję i metodę terminacji, ale wszystkie służą temu samemu celowi - łączeniu włókien.

Metoda terminacji złączy światłowodowych może się różnić w zależności od typu używanego złącza. Typowe metody terminacji obejmują klejenie/polerowanie, łączenie mechaniczne i łączenie przez spawanie. Terminacja metodą klejenia/polerowania polega na nałożeniu kleju na złącze, a następnie wypolerowaniu czoła włókna w celu zapewnienia gładkiego połączenia. Terminacja przez łączenie mechaniczne polega na wyrównaniu włókien za pomocą urządzenia mechanicznego, które utrzymuje je na miejscu i zapewnia bezpieczne połączenie. Z kolei terminacja przez spawanie polega na stopieniu włókien za pomocą łuku elektrycznego, tworząc trwałe połączenie o niskiej stratności.

Podsumowując, złącza kabli światłowodowych i metody terminacji mają kluczowe znaczenie dla prawidłowego funkcjonowania sieci światłowodowych. Wybór odpowiedniego złącza i metody terminacji zależy od takich czynników, jak typ złącza, wymagana niezawodność i łatwość instalacji.

Kabel światłowodowy do komunikacji na duże odległości

Kabel światłowodowy jest szeroko stosowany w komunikacji na duże odległości ze względu na liczne zalety w porównaniu z tradycyjnymi kablami miedzianymi. Oto kilka kluczowych aspektów dotyczących kabla światłowodowego do komunikacji dalekosiężnej:

1. Niskie straty sygnału: Kable światłowodowe charakteryzują się znacząco niższymi stratami sygnału w porównaniu z kablami miedzianymi. Umożliwia to transmisję na duże odległości bez konieczności częstej regeneracji sygnału, co przekłada się na oszczędności kosztów i poprawę wydajności sieci.

2. Wysoka przepustowość: Kable światłowodowe mogą przesyłać duże ilości danych na długie dystanse dzięki swoim wysokim możliwościom przepustowości. Jest to szczególnie ważne w komunikacji na duże odległości, gdzie wiele sygnałów musi być transmitowanych jednocześnie.

3. Odporność na zakłócenia elektromagnetyczne: W przeciwieństwie do kabli miedzianych, które są podatne na zakłócenia elektromagnetyczne, kable światłowodowe są na nie odporne. Czyni je to idealnymi do komunikacji na duże odległości, gdzie kable mogą przebiegać w pobliżu linii energetycznych lub w środowiskach o wysokim poziomie zakłóceń.

4. Bezpieczeństwo: Kable światłowodowe zapewniają wysoki poziom bezpieczeństwa, ponieważ nie emitują sygnałów i są bardzo trudne do podsłuchania. Sprawia to, że nadają się do przesyłania wrażliwych danych na duże odległości, takich jak transakcje finansowe czy komunikacja rządowa.

5. Trwałość i elastyczność: Kable światłowodowe są zaprojektowane tak, aby były trwałe i wytrzymywały trudne warunki środowiskowe. Są również elastyczne, co ułatwia instalację w różnorodnym terenie i trudno dostępnych miejscach.

Podsumowując, kable światłowodowe są preferowanym wyborem do komunikacji na duże odległości ze względu na niskie straty sygnału, wysoką przepustowość, odporność na zakłócenia elektromagnetyczne, funkcje bezpieczeństwa i trwałość. Ich zaawansowana technologia i doskonała wydajność czynią je niezastąpionymi w nowoczesnych sieciach komunikacji dalekosiężnej.
