Czym jest rozdzielnica światłowodowa?

Czym jest skrzynka dystrybucyjna światłowodowa?

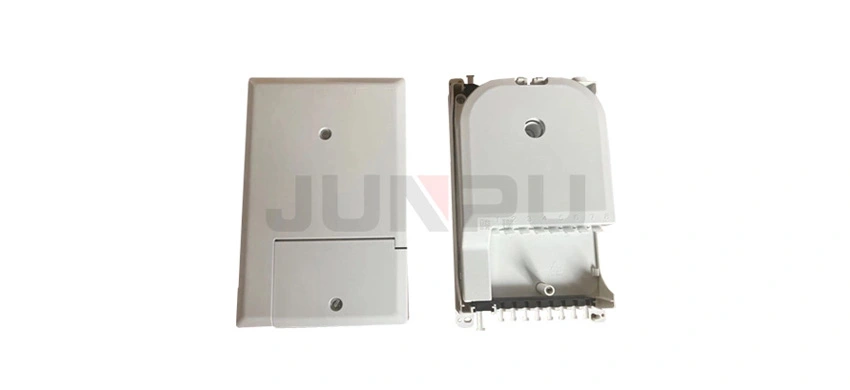

Skrzynka dystrybucyjna światłowodowa (FDB) to obudowa ochronna służąca do zarządzania kablami światłowodowymi. Organizuje połączenia, łączy włókna i dystrybuuje sygnały w sieciach takich jak FTTH (światłowód do domu) lub FTTB (światłowód do budynku). Skrzynka zapewnia ochronę włókien przed uszkodzeniami i czynnikami środowiskowymi.

Skrzynki FDB występują w wersjach do montażu naściennego lub na słupie. Działają zarówno wewnątrz, jak i na zewnątrz pomieszczeń. Wewnątrz znajdują się adaptery i tacki spawowe umożliwiające estetyczne łączenie włókien.

Kluczowe cechy

· Rozdziela i kieruje sygnały optyczne.

· Chroni włókna przed kurzem, wodą i naprężeniami mechanicznymi.

· Obsługuje splatanie, rozgałęzianie i terminację.

Rodzaje skrzynek dystrybucyjnych światłowodowych

Skrzynki FDB różnią się przeznaczeniem, sposobem instalacji i pojemnością.

1. Wewnętrzne a zewnętrzne

· Wewnętrzne skrzynki FDB: Stosowane w biurach lub domach. Niższy stopień ochrony (np. IP20).

· Zewnętrzne skrzynki FDB: Zaprojektowane do trudnych warunków atmosferycznych. Wyższy stopień ochrony (np. IP55).

2. Typy instalacji

· Montaż naścienny: Mocowane na ścianach. Powszechne w budynkach.

· Montaż na słupie: Instalowane na słupach energetycznych. Stosowane na ulicach.

3. Pojemność włókien

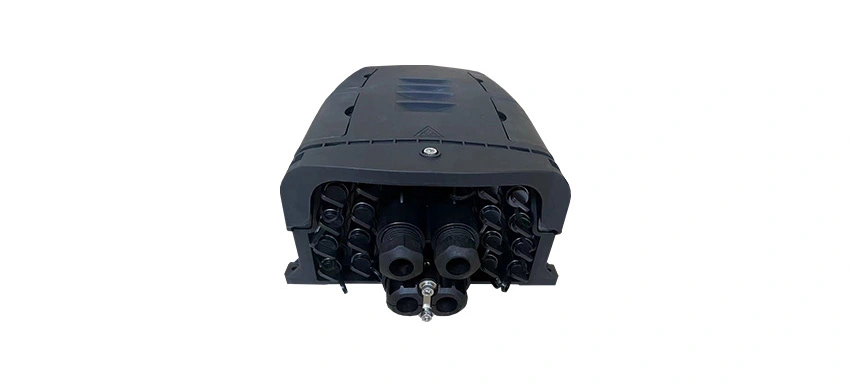

· 16 włókien: Do małych instalacji, np. w domach.

· 24 włókna: Do średnich sieci, np. w biurach.

· 48 włókien: Do dużych systemów, np. centrów danych.

Skrzynka dystrybucyjna światłowodowa a złącze światłowodowe

Wiele osób myli skrzynki FDB ze złączami światłowodowymi. Oto różnica:

Skrzynki FDB obsługują złożone trasowanie. Złącza służą do prostych połączeń.

Jak wybrać odpowiednią skrzynkę dystrybucyjną światłowodową

Wybór skrzynki FDB zależy od trzech czynników:

1. Zapotrzebowanie na pojemność

· Policzyć aktualną liczbę włókien.

· Zaplanować przyszłą rozbudowę (np. 24 włókna na rozwój).

2. Środowisko instalacji

· Wewnątrz: Lekkie, łatwo dostępne konstrukcje.

· Na zewnątrz: Odporne na warunki atmosferyczne (IP55+), wytrzymałe materiały, np. SMC.

3. Jakość materiału

· Tworzywo ABS: Niedrogie, dobre w większości przypadków.

· Metal/SMC: Najlepsze do ekstremalnych warunków.

Wskazówka eksperta

Sprawdź przestrzeń na tacki spawowe. Więcej miejsca ułatwia konserwację.

Odpowiedzi na często zadawane pytania

1. Czy skrzynki FDB mogą być używane na zewnątrz?

Tak, jeśli mają stopień ochrony IP55 lub wyższy. Są odporne na deszcz, kurz i promieniowanie UV.

2. Ile włókien mieści się w skrzynce FDB?

Od 16 do 48+ włókien. Większe skrzynki FDB nadają się do centrów danych.

3. Jaka jest żywotność skrzynki FDB?

10–20 lat, w zależności od materiału i środowiska.

Skrzynki dystrybucyjne światłowodowe są niezbędne do zorganizowanych i niezawodnych sieci światłowodowych. Występują w różnych typach do różnych zastosowań — wewnątrz, na zewnątrz, w małej lub dużej skali. Wybór odpowiedniej skrzynki zapewnia długoterminową wydajność. Przy wyborze skrzynki FDB należy skupić się na pojemności, środowisku i trwałości.
