Osłona złącza światłowodowego

Znaczenie i cel stosowania osłony spawu światłowodowego

• Ochrona spawanych włókien: Podstawowym celem osłony spawu światłowodowego jest ochrona spawanych włókien optycznych. Chroni delikatne i wrażliwe spoiny przed czynnikami środowiskowymi, takimi jak wilgoć, kurz, brud i uszkodzenia fizyczne.

• Długowieczność i niezawodność: Osłony spawu światłowodowego zapewniają długoterminową niezawodność spawanych włókien poprzez stworzenie szczelnego i bezpiecznego środowiska. Ochrona ta pomaga zapobiegać utracie sygnału, degradacji lub przerwom w transmisji danych, zapewniając tym samym nieprzerwaną łączność sieciową.

• Odporność na warunki środowiskowe: Osłony spawu światłowodowego są zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe. Są zazwyczaj wodoodporne, pyłoszczelne oraz odporne na promieniowanie UV, wahania temperatury i chemikalia. Ta trwałość pozwala na ich stosowanie w różnych zastosowaniach zewnętrznych i wewnętrznych.

• Łatwa konserwacja i dostępność: Osłony spawu światłowodowego ułatwiają dostęp do spawanych włókien w celach konserwacyjnych, naprawczych lub przyszłej rozbudowy. Dzięki wyjmowanym tackom lub panelom technicy mogą wygodnie uzyskać dostęp do włókien bez zakłócania całej sieci kablowej.

• Wszechstronność i adaptowalność: Osłony spawu światłowodowego są dostępne w różnych rozmiarach i konfiguracjach, aby dopasować się do różnych liczby włókien i wymagań instalacyjnych. Mogą być stosowane w zastosowaniach napowietrznych, podziemnych lub podwodnych. Ich wszechstronność zapewnia elastyczność i adaptowalność we wdrożeniach sieciowych.

Oferujemy konkurencyjne ceny osłon spawu światłowodowego. Jeśli jesteś zainteresowany, zostaw wiadomość!

Wideo osłony spawu światłowodowego z fabryki Junpu Telecom

Konserwacja i zarządzanie osłonami spawu światłowodowego

Regularne inspekcje: Ważne jest przeprowadzanie regularnych inspekcji osłon spawu światłowodowego w celu wykrycia oznak uszkodzeń, takich jak poluzowane lub postrzępione włókna, korozja lub wnikanie wilgoci. Inspekcje można przeprowadzać wizualnie lub przy użyciu specjalistycznego sprzętu, aby zapewnić integralność osłon.

Czyszczenie i kontrola kurzu: Osłony spawu światłowodowego należy utrzymywać w czystości, aby zapobiec gromadzeniu się kurzu i brudu, co może negatywnie wpływać na jakość sygnału. Regularne czyszczenie nieściernymi materiałami i antystatycznymi chusteczkami pomaga utrzymać optymalną wydajność.

Właściwe zarządzanie kablami: Skuteczne zarządzanie kablami jest niezbędne w przypadku osłon spawu światłowodowego. Prawidłowe organizowanie i zabezpieczanie kabli światłowodowych wewnątrz osłony minimalizuje naprężenia i zagięcia, zmniejszając ryzyko utraty sygnału lub uszkodzenia włókien.

Dokumentacja i prowadzenie rejestrów: Prowadzenie dokładnej dokumentacji i rejestrów osłon spawu światłowodowego jest kluczowe dla efektywnego zarządzania. Obejmuje to dokumentowanie lokalizacji, typu i stanu osłon, a także wszelkich przeprowadzonych czynności konserwacyjnych lub naprawczych.

Konserwacja zapobiegawcza i naprawy: Wdrożenie harmonogramu konserwacji zapobiegawczej pomaga zidentyfikować potencjalne problemy, zanim spowodują one poważne zakłócenia. Może to obejmować ponowne spawanie włókien, wymianę uszkodzonych komponentów lub zastosowanie środków ochronnych, takich jak uszczelnienie wszelkich szczelin lub przerw w osłonie.

Ponadto szkolenie techników w zakresie prawidłowych procedur obsługi, instalacji i konserwacji osłon spawu światłowodowego zapewnia ich skuteczne zarządzanie. Okresowe testy wydajności i monitorowanie mogą być również cenne w wykrywaniu degradacji lub problemów wymagających natychmiastowej uwagi. Stosując się do tych praktyk konserwacji i zarządzania, osłony spawu światłowodowego mogą być optymalnie utrzymywane, umożliwiając niezawodne i wydajne działanie sieci.

Różne metody spawania światłowodów w osłonie

Spawanie fuzyjne (Fusion Splicing)

Spawanie fuzyjne jest powszechnie stosowaną metodą, w której końce dwóch kabli światłowodowych są precyzyjnie wyrównane, a następnie połączone ze sobą za pomocą ciepła, tworząc ciągłą ścieżkę optyczną. Metoda ta zapewnia niską stratę wtrąceniową i wysoką wytrzymałość na rozciąganie.

Spawanie mechaniczne (Mechanical Splicing)

Spawanie mechaniczne polega na wyrównaniu końców włókien za pomocą mechanicznej jednostki spawalniczej lub tulei pozycjonującej wewnątrz osłony. Zazwyczaj wymaga żelu dopasowującego współczynnik załamania lub kleju w celu zmniejszenia odbicia światła na złączu. Choć jest tańsze niż spawanie fuzyjne, może mieć wyższą stratę wtrąceniową i niższą wytrzymałość na rozciąganie.

Spawanie fuzyjne masowe (Mass Fusion Splicing)

Spawanie fuzyjne masowe umożliwia jednoczesne spawanie wielu włókien w jednej operacji. Stosuje się specjalistyczne spawarki fuzyjne z wieloma układami elektrod do wyrównywania i stapiania włókien. Ta metoda jest wydajna w przypadku wdrożeń na dużą skalę i może oszczędzić czas i koszty pracy.

Spawanie taśmowe (Ribbon Splicing)

Spawanie taśmowe jest stosowane do spawania wielu włókien, zazwyczaj w postaci kabli taśmowych. Włókna są ułożone w równoległe taśmy i spawane razem przy użyciu technik fuzyjnych lub mechanicznych. Spawanie taśmowe umożliwia szybkie i wydajne łączenie w środowiskach o wysokiej gęstości.

Spawanie z użyciem koszulek termokurczliwych (Heat-Shrink Splicing)

Spawanie z użyciem koszulek termokurczliwych polega na wyrównaniu końców włókien i zabezpieczeniu spoiny koszulką termokurczliwą. Ciepło jest przykładane do koszulki, powodując jej skurczenie i stworzenie bezpiecznej i ochronnej obudowy dla spoiny. Ta metoda jest powszechnie stosowana w instalacjach terenowych i umożliwia łatwy dostęp do przyszłych konserwacji lub napraw.

Przezwyciężanie tłumienia: Jak zaawansowane zarządzanie kablami w osłonach zapewnia długoterminową niezawodność

Głównym zadaniem zewnętrznej osłony spawu światłowodowego jest ochrona delikatnych szklanych spoin przed mikrogięciami i makrogięciami, które są głównymi przyczynami utraty sygnału (tłumienia) w szybkich łączach optycznych. Wysokiej jakości osłony spawu minimalizują to poprzez projektowanie przestronnych wewnętrznych tacek spawalniczych o minimalnym promieniu gięcia 30 mm. To staranne projektowanie strukturalne minimalizuje naprężenia mechaniczne podczas instalacji i rozszerzalności cieplnej. Dla inżynierów telekomunikacyjnych skoncentrowanych na budżecie mocy łącza, połączenie wysokowydajnych osłon z niskostratnym 1550nm EDFA Wzmacniaczem optycznym w centrali zapewnia optymalny stosunek nośnej do szumu i nieprzerwaną transmisję w sieciach dalekosiężnych.

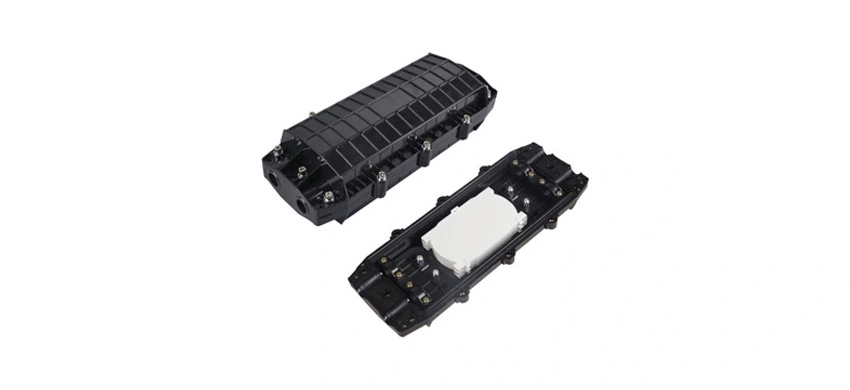

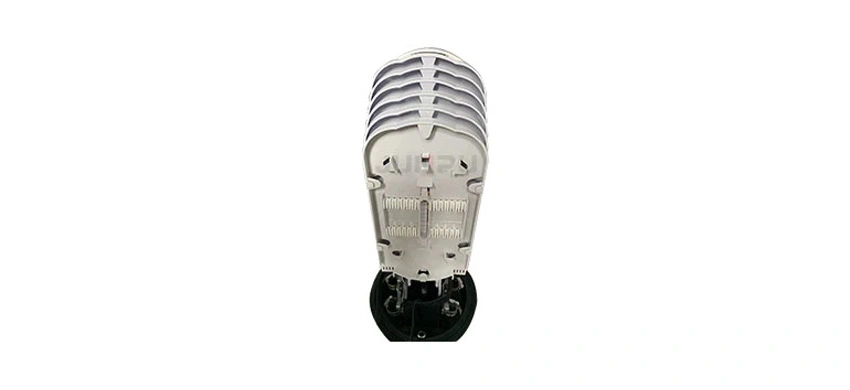

Porównanie architektur: Osłony kopułkowe a osłony liniowe

Podczas budowy sieci światłowodowej, wybór niewłaściwej architektury mechanicznego złącza spawu może prowadzić do wąskich gardeł instalacyjnych lub przedwczesnych awarii łącza. To porównanie strukturalne pokazuje, gdzie każdy typ się sprawdza:
