Projektowanie i innowacyjne zastosowanie specjalnych kabli optycznych GYXTS z opancerzonymi rurami wiązkowymi

Wprowadzenie

W obliczu rozwoju sieci w obecnym nowym kontekście rynkowym światłowodów i kabli 5G, pod przewodnictwem nowej ery i Inicjatywy Pasa i Szlaku, nasza gwarancja komunikacyjna ma kluczowe znaczenie, zwłaszcza dla oszczędności konwencjonalnych metod układania, takich jak kanały, bezpośrednie zakopanie i napowietrzne. Lokalne kable światłowodowe szkieletowe i dostępowe stawiają bardzo wysokie wymagania w zakresie transmisji komunikacyjnej. Należy wziąć pod uwagę nie tylko szybkość transmisji i jakość transmisji, ale także wymagania dotyczące właściwości mechanicznych w różnych środowiskach. W odpowiedzi na rozwój sytuacji rynkowej zapotrzebowanie na miniaturyzację pancernych kabli światłowodowych z wiązką tub stopniowo rośnie, a kontrola ich procesu stanie się ważnym wskaźnikiem badawczym w procesie produkcyjnym; wymaga to od produktów kabli światłowodowych ciągłego przełamywania istniejących barier technicznych pod względem struktury, wydajności, zastosowania itp. oraz pełnej realizacji ultra-stabilnej pracy i transmisji w sieci 5G, zapewniając potężne możliwości transmisji informacji i realizując ogólny cel planowania pełnej komercjalizacji 5G.

Projekt konstrukcyjny i charakterystyka pancernych kabli światłowodowych z tubą GYXTS

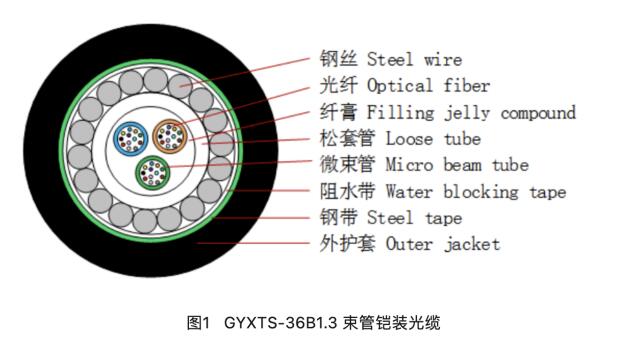

Projekt konstrukcyjny kabla odnosi się do YD/T 769-2018 "Centralny kabel światłowodowy z wypełnieniem do komunikacji zewnętrznej", stosując światłowód jednomodowy G652D. Mikrotuba jest zaprojektowana jako pojedyncza tuba z 12 włóknami i średnicą zewnętrzną 1,4 mm. W mikrotubie nie ma żadnego wypełnienia włóknem. Rozmiar luźnej tuby zaprojektowano na 4,2 mm. Przyjmuje strukturę dużych tub wewnątrz małych tub. Na zewnątrz dodano pancerz z drutu stalowego i owinięto taśmą blokującą wodę oraz pancerzem z taśmy stalowej. Zastosowano podwójny pancerz w celu poprawy odporności produktu na uderzenia. Materiał osłony to polietylen średniej gęstości. Główne rysunki projektowe produktu pokazano poniżej:

Parametry wymiarowe projektu konstrukcji produktu GYTY-8B1.3 są szczegółowo opisane w poniższej tabeli:

Tabela 1 Parametry wymiarowe projektu konstrukcji produktu GYXTS-36B1.3

1. Cechy konstrukcyjne pancernych kabli światłowodowych z tubą GYXTS

2.


 (1) Zastosowanie mikrotub zamiast bezpośredniego osłaniania włókien może skutecznie zwiększyć ochronę włókien i poprawić odporność na uderzenia;

(2) Podwójny pancerz z drutu stalowego i taśmy stalowej znacznie poprawia właściwości rozciągające i ściskające oraz może skutecznie rozwiązać problem gryzoni;

(3) Zastosowanie pięciowarstwowej ochrony wokół włókna znacznie zmniejsza ryzyko naprężeń na włóknie;

(4) Konstrukcja zaprojektowana jako duża tuba wewnątrz małej tuby. W porównaniu ze strukturą warstwową o tej samej liczbie włókien, konstrukcja jest mniejsza i lżejsza;

(5) Zewnętrzny materiał ochronny to LSZH, który ma pewne właściwości ognioodporne.

Podsumowanie

Obecne zapotrzebowanie na rynku kabli światłowodowych będzie nadal rosnąć wraz z rozwojem rynku 5G. Jednocześnie, ponieważ zapotrzebowanie na kanały, bezpośrednie zakopanie, napowietrzne itp. było w ostatnich latach stale aktualizowane i udoskonalane, zapotrzebowanie na komunikację optyczną również wzrosło. W tym czasie konwencjonalne kable światłowodowe nie są w stanie sprostać właściwościom optycznym i mechanicznym w specjalnych środowiskach, co stawia wyższe wymagania dotyczące wydajności pancernych kabli światłowodowych. Muszą spełniać stabilność wydajności transmisji i być w stanie dostosować się do różnych sił ciągnących w złożonych środowiskach. Aby zapewnić użytkownikom spokojne korzystanie z sieci, w odpowiedzi na rozwój tego środowiska rynkowego stale wprowadzamy innowacje i ulepszamy wskaźniki wydajności pancernych kabli światłowodowych, dążąc do podwójnej odpowiedzialności wobec klientów i użytkowników końcowych oraz dostarczając lepsze produkty, aby pomóc chińskiej sieci komunikacyjnej 5G.
