JPXP86RRW Aktywny odbiornik optyczny Na sprzedaż, Cena

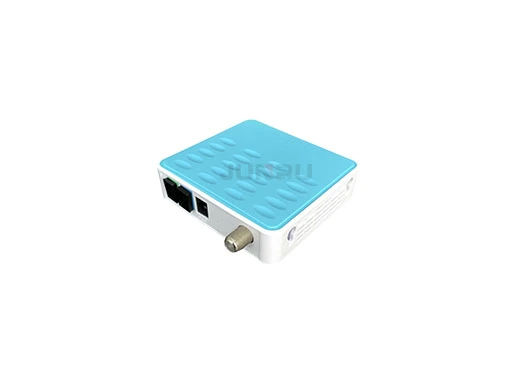

Węzeł jest miniaturowym optycznym odbiornikiem wewnętrznym z wbudowanym WDM, przeznaczonym do zastosowań transmisyjnych FTTP/FTTH. Zapewnia doskonałe charakterystyki częstotliwościowe i zniekształceń przy niskim poziomie szumów, wysokiej mocy wyjściowej RF oraz niskim zużyciu energii. Jest wyposażony w pigtail z włókna jednomodowego i dostępny z różnymi opcjami złączy.

Uzyskaj wycenę About JPXP86RRW Aktywny odbiornik optyczny

JPXP86RRW Aktywny odbiornik optyczny Pobierz specyfikację

Specyfikacje aktywnego odbiornika optycznego JPXP86RRW

Pozycja	Opis	Wartość	Jednostka	Warunki / Uwagi
	Specyfikacje optyczne (ścieżka forward)
1	Długość fali	1550/1490/1310	nm	Port COM
1	Długość fali	1490/1310	nm	Dla ONT
2	Zakres wejściowej mocy optycznej	-18～+2	dBm
	Zakres wejściowej mocy optycznej	-18～+2	dBm
3	Zakres AGC	-2～-12	dBm
4	Strata odbicia wejścia optycznego	≥45	dB
	Specyfikacje RF (ścieżka forward)
4	Pasmo przenoszenia	47～1003	MHz
5	Równomierność	±1,0	dB	47～1003 MHz, w temp. 25 °C
6	Nachylenie	0~2,0	dB	47～1003 MHz, w temp. 25 °C
7	Stabilność temperaturowa	±1,5	dB	W zakresie temperatury pracy (-25 ~ +65 °C)
8	Poziom wyjściowy	75±2	dBuV	Moc optyczna wejściowa -15 dBm, kanał analogowy, modulacja 4,0% na kanał, pomiar przy 860 MHz, w temp. 25 °C
9	Impedancja	75	Ohm
10	Strata odbicia (47～1000 MHz)	≥12	dB	W temp. 25 °C
11	MER	≥30	dB	Moc optyczna wejściowa -15~-5 dBm
11	MER	≥24	dB	Moc optyczna wejściowa -20~-16 dBm
12	Moc	< 1,0	W
	Parametry środowiskowe
13	Temperatura pracy	-25～65	°C
14	Temperatura przechowywania	-40～70	°C
15	Wilgotność przechowywania	≤95	%	Bez kondensacji
	Interfejs użytkownika
16	Typ złącza optycznego	SC/APC wejście,		SC opcjonalnie,
16	Typ złącza optycznego	SC/PC wyjście		Patrz rysunek 4 i 5
17	Zasilanie	DC5V/0,5A		Zewnętrzny zasilacz, patrz rysunek 3
18	Wyjście RF	Złącze RG6		Opcjonalnie,
18	Wyjście RF	1 lub 2 porty		Patrz rysunek 1 i 2
19	Wskaźnik optyczny	Świeci na czerwono lub		Moc optyczna <-16 dBm, czerwony

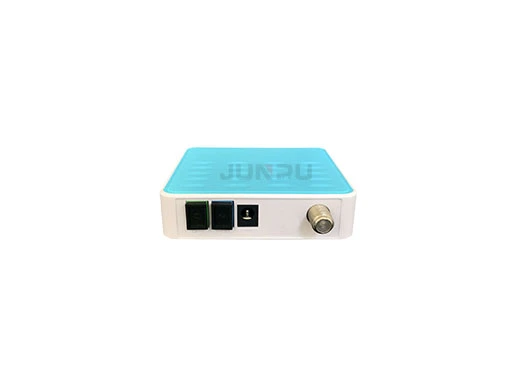

Opis aktywnego odbiornika optycznego JPXP86RRW

Nr	Interfejs	Opis
1	WYJŚCIE RF	Wyjście RF1, złącze F
2	WYJŚCIE RF	Wyjście RF2, opcjonalne
3	ZASILANIE	Port zasilacza
4	PON	Interfejs danych 1490/1310 nm SC/PC
5	Wejście optyczne	Wejście optyczne 1550/1490/1310 nm SC/APC
