Kompleksowe zrozumienie technologii Fiber To Home (FTTH)

Co to jest Fiber to Home FTTH?

Światłowód do domu (FTTH) to metoda transmisji komunikacji światłowodowej. Jak sama nazwa wskazuje, bezpośrednio łączy kabel światłowodowy z terminalem użytkownika. FTTH jest metodą dostępu w FTTx, co to jest FTTx?

FTTX to ogólny termin dla różnych typów zastosowań szerokopasmowych sieci optycznych. "X" ma różne warianty, w tym Fiber to Building (FTTB), Fiber to Handover Box (FTTCab), Fiber to Roadside (FTTC), Fiber to Desktop (FTTD), Fiber to Home (FTTH), Fiber to Resident (FTTP), Fiber to Office (FTTO), Fiber to User (FTTu) i tak dalej.

Zakres technologii FTTx rozciąga się od urządzeń biurowych w regionalnych centralach telekomunikacyjnych do urządzeń terminalowych użytkownika, w tym optycznych terminali liniowych (OLT), optycznych jednostek sieciowych (ONU) i optycznych terminali sieciowych (ONT).

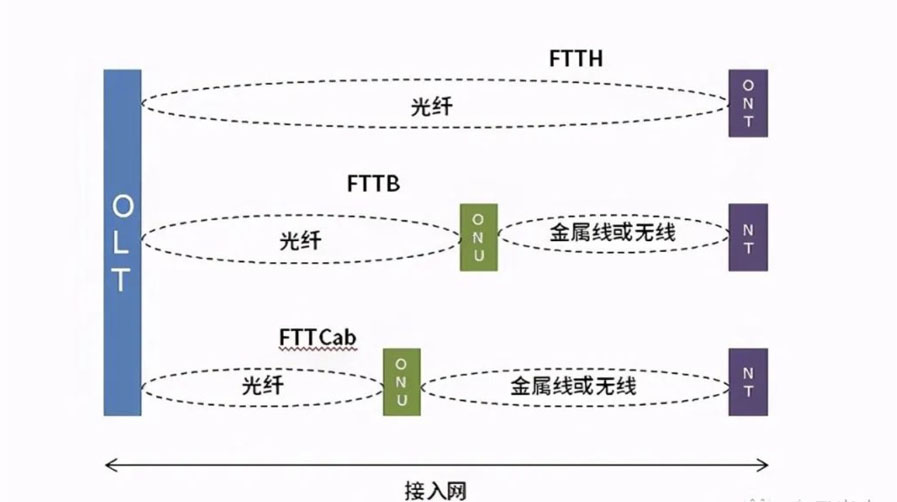

Z rysunku widać, że FTTH jest w pełni podłączone do terminala za pomocą sieci światłowodowej, a podłączony do niego terminal nazywany jest optycznym terminalem sieciowym (ONT). FTTB lub FTTC jest podłączone do budynku lub krawężnika za pomocą sieci światłowodowej, a następnie do terminala za pomocą miedzianej sieci skrętki lub połączenia bezprzewodowego. Urządzenie końcowe sieci światłowodowej nazywane jest optyczną jednostką sieciową (ONU), która jest połączona z terminalem sieciowym (NT) za pomocą miedzianej sieci skrętki lub połączenia bezprzewodowego. FTTCab jest podobne do FTTC, z tą różnicą, że jego ONU znajduje się w szafie telekomunikacyjnej. FTTB, FTTC i FTTCab na rysunku należą do "częściowego" światłowodu do domu, co oznacza, że światłowód nie jest bezpośrednio podłączony do użytkownika końcowego, ale dociera w pobliże użytkownika końcowego, a następnie łączy się z użytkownikiem końcowym za pomocą sieci skrętki. W FTTCab ONU w szafie telekomunikacyjnej znajduje się zazwyczaj 1000-2000 m od użytkowników końcowych, a w tym przypadku jedna jednostka ONU może obsłużyć około 500 użytkowników końcowych. W FTTC ONU jest bliżej użytkowników końcowych, w zakresie 200-1000 m, i może obsłużyć 8-32 użytkowników końcowych. Sieć między OLT a ONT/ONU nazywana jest optyczną siecią dystrybucyjną (ODN), a jej zasięg może osiągnąć 20 km, jak pokazano na rysunku.
