Seria JP10WP konwerter CATV dla telewizji cyfrowej, światłowód do domu. Urządzenie wykorzystuje wysokoczułą rurkę odbiorczą światła, nie wymaga zasilania i nie pobiera energii. Gdy wejściowa moc optyczna na poziomie wyjściowym Pin=-1dBm, Vo=6 8dB V, może ekonomicznie i elastycznie zastosować integrację trzech sieci, aplikację sieci światłowodowej do domu.

Obudowa SR100 wykonana z emalii, dostępne są dwa rodzaje wyboru trybu optycznego:

1. JP10: CATV długość fali roboczej 1260~1620nm.

2. JP10WP: Wbudowany filtr 1310/1490nm, odpowiedni dla systemu trzech długości fali na jednym włóknie, CATV długość fali roboczej 1550nm.

Uzyskaj wycenę About JP10WP Pasywny Odbiornik Optyczny

Specyfikacje pasywnego odbiornika optycznego JP10WP

Cechy optyczne	Cechy optyczne	Jednostka	Wartość
Cechy optyczne	Cechy optyczne	Jednostka	Wartość
Długość fali pracy CATV	(nm)	1260~1620	SR100
1540~1563	SR100/WF
Izolacja kanałów	(dB)	≥40	1550nm i 1490nm
Czułość	(A/W)	≥0.85	1310nm
≥0.9	1550nm
Moc odbioru	(dBm)	+2~-14
Tłumienie odbicia optycznego	(dB)	≥55
Złącze światłowodu		SC/APC	JP10WP
	FC/APC	SR100-FC
	Pasmo pracy	(MHz)	45~1050 MHz
Cechy RF	Pasmo pracy	(MHz)	45~1050 MHz
Poziom wyjściowy	(dBμV)	>68	Telewizja cyfrowa (Pin=-1dBm)
Tłumienie odbiciowe	(dB)	≥14	47~862 MHz
Impedancja wyjściowa	(Ω)	75
Liczba portów wyjściowych		1
Złącze RF		F-żeńskie
	OMI	(%)	4,3
Cechy telewizji cyfrowej	OMI	(%)	4,3
MER	(dB)	≥38	Pin=-1dBm
≥30	Pin=-13dBm
BER		<1,0E-9	Pin:+2~-14dBm
	Temperatura pracy	(℃)	-20~+55
Cechy ogólne	Temperatura pracy	(℃)	-20~+55
Temperatura przechowywania	(℃)	-40~85
Wilgotność względna pracy	(%)	5~95
Wymiary (S)×(G)×(W)	(mm)	23×53×12	Typ A (typ emaliowany)

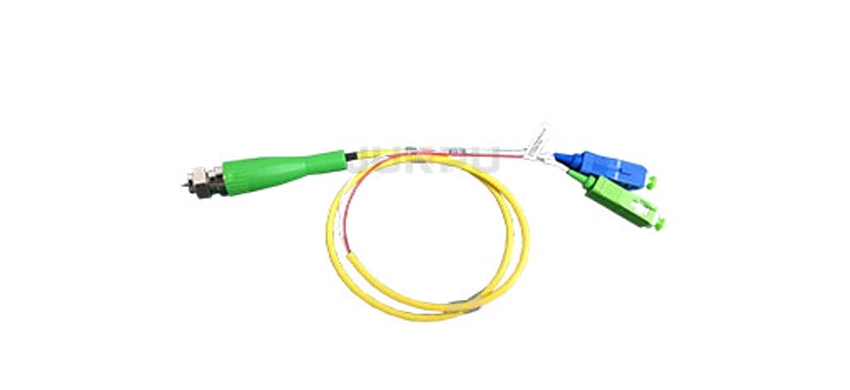

Ф13×28	Typ B (typ światłowodowy)

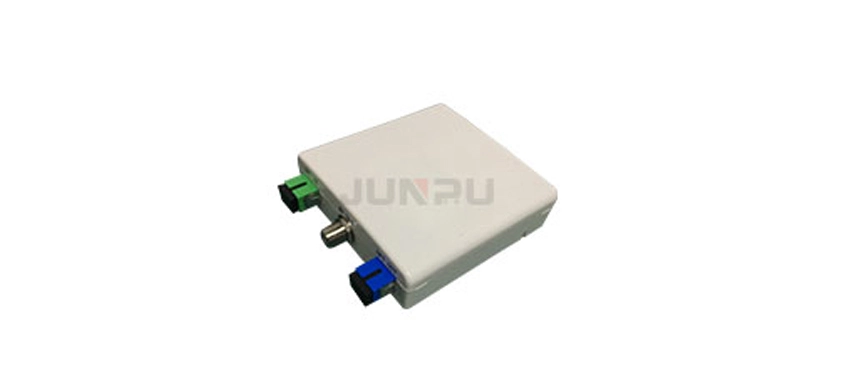

50×88×22	Typ C (typ skrzynkowy)
