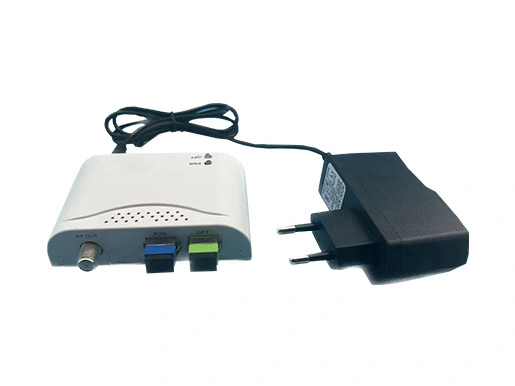

Odbiornik optyczny FTTH wysokiego poziomu 01

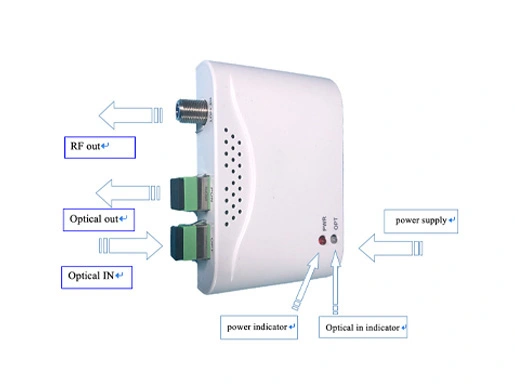

FTTH wysokopoziomowy odbiornik optyczny 02

Odbiornik optyczny FTTH został zaprojektowany specjalnie dla sieci CATV FTTH. Jego głównymi cechami są niski pobór mocy, stałe wyjście optyczne z regulacją AGC, małe wymiary oraz wysoka niezawodność. Aluminiowa obudowa, wbudowany układ AGC, kompaktowa konstrukcja oraz zewnętrzny zasilacz modułowy sprawiają, że instalacja i konfiguracja są bardzo wygodne. Jest to idealny produkt do budowy sieci CATV FTTH.

Uzyskaj wycenę About FTTH Odbiornik optyczny wysokiego poziomu

FTTH Odbiornik optyczny wysokiego poziomu Pobierz specyfikację

Specyfikacje odbiornika optycznego wysokiego poziomu FTTH

Parametr	Jednostka	Wartość	Uzupełnienie
Model		--
Długość fali optycznej	nm	1310/1490/1550nm
Zakres mocy wejściowej	(dBm)	0~ -12	Telewizja analogowa
Zakres mocy wejściowej	(dBm)	0~ -18	Telewizja cyfrowa
Tłumienność odbiciowa wyjścia optycznego	(dB)	≥45
Pasmo przenoszenia (MHz)	MHz	47~1218
Równomierność (dB)	dB	±0,75
Poziom wyjściowy RF	(dBμV)	≥78	Pin: -15~+0dBm
Zakres regulacji AGC	(dBm)	0~-15
Charakterystyka AGC (dB)	dB	≤±0,5	Pin: -10~+0dBm
Tłumienność odbiciowa wyjścia	(dB)	≥14	47-1000MHz
Impedancja wyjściowa	(Ω)	75
MER	dB	>36	Pin: -15~+0dBm
MER	dB	>28	Pin: -22dBm
BER	dB	<1.0E-9	Pin: -15~+0dBm
BER	dB	<1.0E-9	Pin: -22dBm
CNR (dB)	dB	≥51	Pin=-2dBm
CTB (dB)	dB	≥65	Pin=-2dBm
CSO (dB)	dB	≥62	Pin=-2dBm
Zasilanie (V)	V	+5VDC	OR21W
Zasilanie (V)	V	+5VDC
Pobór mocy	W	≤2(250mA)	+5VDC
Temperatura pracy	(℃)	-20~+60
Wymiary	mm	876822

Cechy odbiornika optycznego wysokiego poziomu FTTH

Wykorzystuje moduł GaAs jako moduł wzmacniający RF, zakres odbioru optycznego dla sygnału cyfrowego sięga -23dBm, a dla sygnału analogowego -15dBm.
Zakres regulacji AGC 0~-10dBm, poziom wyjściowy pozostaje niezmieniony.
Niskie zużycie energii, całkowity pobór ≤2W, wysoko niezawodny impulsowy zasilacz z układem kontroli optycznej.
Poziom wyjściowy można regulować w zakresie 0-18dB, poziom wyjściowy powyżej 78dBμV.

Instrukcja zamawiania odbiornika optycznego wysokiego poziomu FTTH

W: z WDM,
WF: z filtrem, odbiera tylko 1550nm.
Złącza: SA:SC/APC; FA:FC/APC; SP:SC/PC; FP:FC/PC, możliwość dostosowania.
