Integracja EDFA WDM PON: Jak zwiększa przepustowość i efektywność w światłowodowych sieciach triple play

We współczesnym krajobrazie telekomunikacyjnym zapotrzebowanie na usługi "Triple Play" – głos, szybki internet oraz wideo wysokiej rozdzielczości – postawiło infrastrukturę światłowodową przed nowymi wyzwaniami. Aby sprostać tym wymaganiom bez konieczności masowej wymiany kabli światłowodowych, integracja EDFA (wzmacniacza światłowodowego domieszkowanego erbem) z WDM PON (pasywną siecią optyczną z multipleksacją falową) stała się przełomowym rozwiązaniem.

Rola EDFA i WDM PON w nowoczesnych sieciach

Usługi Triple Play wymagają ogromnej przepustowości i stałej jakości sygnału. Tradycyjne systemy PON doskonale radzą sobie z transmisją danych, jednak dostarczanie analogowych lub cyfrowych sygnałów CATV często cierpi na tłumienie na długich dystansach.

W tym miejscu wkracza EDFA WDM PON. Łącząc wysokiej mocy wzmocnienie optyczne (EDFA) z multipleksacją falową (WDM), operatorzy mogą "podpiąć" sygnały wideo na to samo włókno, które służy do transmisji danych internetowych.

Kluczowe korzyści integracji:

Optymalizacja długości fal: Dane są transmitowane na długościach 1310nm/1490nm, podczas gdy wideo CATV jest przenoszone na długości fali 1550nm.

Wysoka wydajność energetyczna: Pojedyncza jednostka EDFA WDM PON może wzmocnić sygnał 1550nm i połączyć go z wieloma portami PON OLT, obsługując tysiące abonentów z jednej szafy.

Oszczędności w infrastrukturze: Redukuje potrzebę dodatkowych włókien światłowodowych poprzez maksymalne wykorzystanie pojemności istniejących kabli.

Jak zwiększa przepustowość i wydajność

1. Bezproblemowe zarządzanie widmem

Dzięki technologii Pasywnego WDM, system zapewnia, że sygnały szerokopasmowe i wideo nie zakłócają się nawzajem. To wyraźne rozdzielenie umożliwia płynniejszą ścieżkę modernizacji do XGS-PON bez wymiany podstawowych nadajników optycznych 1550nm.

2. Konfiguracja portów o wysokiej gęstości

Nowoczesne zintegrowane urządzenia, takie jak seria JP3220EAP, oferują do 32 lub 64 portów wyjściowych. Ta gęstość ma kluczowe znaczenie w obszarach metropolitalnych, gdzie miejsce w centrali jest na wagę złota.

3. Niezawodność i integralność sygnału

Wzmacniacze EDFA zapewniają niezbędne wzmocnienie, aby pokonać straty rozgałęźne w sieciach PON o wysokim współczynniku podziału (np. 1:64 lub 1:128). Gwarantuje to, że nawet najdalszy abonent otrzymuje ostry, pozbawiony opóźnień sygnał dla swoich usług Triple Play.

Specyfikacje techniczne: szybki przegląd

Najlepsze praktyki wdrażania

Aby zmaksymalizować wydajność systemu EDFA WDM PON:

Kontrola klimatu: Mimo że jednostki są wytrzymałe, utrzymanie stabilnej temperatury w węźle głównym przedłuża żywotność laserów pompujących.

Higiena złączy: Stosuj wysokiej jakości złącza i dbaj o ich czyszczenie, aby zapobiec odbiciom wstecznym, które mogą uszkodzić wzmacniacze EDFA dużej mocy.

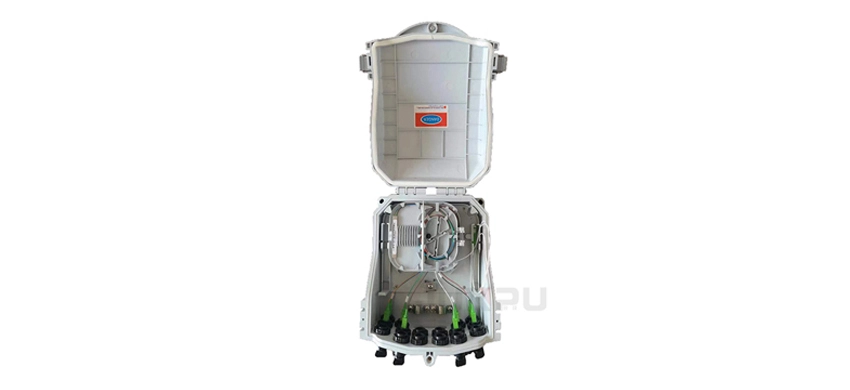

Ochrona zewnętrzna: W przypadku węzłów zlokalizowanych poza centralą, zawsze stosuj obudowy o klasie szczelności IP66, aby chronić przed wilgocią i pyłem.

Podsumowanie

Integracja technologii EDFA i WDM PON to obecnie najwydajniejszy sposób dostarczania usług Triple Play o wysokiej przepustowości. Dzięki zrozumieniu podstawowych elementów systemu komunikacji światłowodowej, inżynierowie sieci mogą budować skalowalne, wysokowydajne architektury, które spełniają potrzeby użytkowników przyszłości.

FAQ: Integracja EDFA WDM PON

P1: Dlaczego 1550nm jest preferowaną długością fali dla EDFA?

Długość fali 1550nm znajduje się w paśmie "C", w którym tłumienie w światłowodzie krzemionkowym jest najniższe. To sprawia, że jest idealna do wzmacniania przez włókna domieszkowane erbem, umożliwiając transmisję na duże odległości przy minimalnej utracie sygnału.

P2: Czy EDFA WDM PON może obsługiwać XGS-PON?

Tak. Zintegrowane filtry WDM w nowoczesnych wzmacniaczach EDFA są zaprojektowane tak, aby przepuszczać długości fali 1270nm i 1577nm używane w XGS-PON, co czyni Twoją sieć gotową na prędkości 10G w przyszłości.

P3: Ilu użytkowników może obsłużyć jedna jednostka EDFA WDM PON?

W zależności od liczby portów wyjściowych (np. 32 porty) i współczynnika podziału (np. 1:64), pojedyncza jednostka dużej mocy może potencjalnie obsłużyć ponad 2000 abonentów w zakresie usług wideo i danych.

P4: Jaka jest główna zaleta zintegrowanego WDM we wzmacniaczu EDFA?

Integracja zmniejsza liczbę niezbędnych patchcordów i zewnętrznych sprzęgaczy. Upraszcza to okablowanie w szafie, zmniejsza całkowitą stratę wprowadzaną i minimalizuje potencjalne punkty awarii w sieci.
