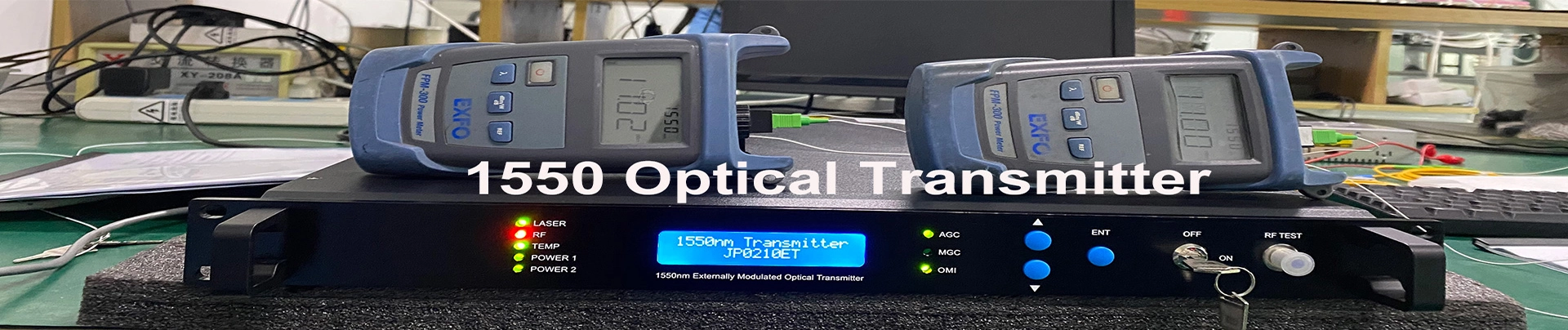

Nadajnik optyczny 1550

Nadajnik optyczny 1550 to urządzenie wykorzystywane w systemach komunikacji światłowodowej, które przekształca sygnały elektryczne na sygnały optyczne o długości fali 1550 nm.

Głównym celem nadajnika optycznego 1550 jest umożliwienie transmisji danych na duże odległości za pomocą kabli światłowodowych poprzez konwersję sygnałów elektrycznych na sygnały optyczne.

Nadajnik optyczny 1550 wykorzystuje elektryczny sygnał wejściowy i przekształca go w sygnał optyczny poprzez proces zwany modulacją. Następnie sygnał optyczny jest przesyłany przez kabel światłowodowy.

Zalety korzystania z nadajnika optycznego 1550 obejmują niską utratę sygnału, wysoką pojemność danych, odporność na zakłócenia oraz możliwość przesyłania danych na duże odległości bez potrzeby stosowania repeaterów.

Konserwacja rutynowa nadajnika optycznego 1550 obejmuje monitorowanie poziomów mocy i stabilności długości fali, sprawdzanie luźnych połączeń oraz utrzymywanie urządzenia w czystości od kurzu i zanieczyszczeń.

To kluczowy wybór, który zależy od dystansu, budżetu i wymagań dotyczących wydajności:

Nadajnik z laserem z modulacją bezpośrednią (DML) 1550nm:

Jak to działa: Sygnał RF bezpośrednio moduluje prąd diody laserowej.

Najlepszy do: Zastosowań wrażliwych na koszty, sieci dystrybucji CATV, systemów RFoG i dystansów do około 30-40 km.

Zalety: Niższa cena nadajnika optycznego 1550nm, prostsza konstrukcja, mniejsza powierzchnia.

Wady: Wyższy chirp, który może ograniczać odległość transmisji i wydajność w gęstych, dalekosiężnych systemach DWDM.

Nadajnik z laserem z modulacją zewnętrzną (EML) 1550nm:

Jak to działa: Laser o fali ciągłej (CW) zasila zewnętrzny modulator LiNbO₃ (niobian litu), który jest następnie modulowany sygnałem RF.

Najlepszy do: Dalekosiężnych szkieletów telekomunikacyjnych (>80 km), systemów DWDM/CWDM, zastosowań wymagających najwyższej wydajności CNR/CSO/CTB oraz tam, gdzie niezbędny jest bardzo niski chirp.

Zalety: Doskonała liniowość, ultraniski chirp, umożliwia znacznie dłuższe odległości transmisji.

Wady: Wyższy koszt początkowy, większe rozmiary.

Prosty przewodnik wyboru:

Wybierz DML do standardowej dystrybucji CATV i krótszych łączy, gdzie kluczowy jest budżet.

Wybierz EML do maksymalnego zasięgu, sieci szkieletowych lub zaawansowanych systemów wielokanałowych.

Tak, oczywiście. Nadajniki JUNPU są zaprojektowane zgodnie ze standardami branżowymi dla optycznej transmisji CATV i nadawczej. Są w pełni kompatybilne z architekturami DBC i SCM używanymi do minimalizacji zniekształceń drugiego rzędu (CSO) w systemach AM-VSB o dużej liczbie kanałów. Nasze urządzenia charakteryzują się doskonałą liniowością (parametry CTB/CSO) i stabilnym wyjściem 1550 nm, zapewniając bezproblemową integrację z istniejącą główną stacją lub węzłem. W celu weryfikacji kompatybilności prosimy o podanie planu częstotliwości RF systemu, a nasi inżynierowie potwierdzą optymalną wydajność.

Nasza standardowa konfiguracja wykorzystuje złącza SC/APC, które zapewniają niską stratę wtrąceniową i doskonałą stratę odbiciową, kluczowe dla analogowych systemów CATV w celu minimalizacji odbić. Oferujemy również FC/APC jako standardową opcję. W ramach usług OEM/ODM możemy dostosować typ złącza (np. LC/APC, E2000) do wymagań systemu na życzenie.

Cena nadajnika optycznego 1550nm różni się w zależności od modelu, mocy wyjściowej, typu modulacji (bezpośrednia vs zewnętrzna), liczby portów i funkcji (np. SNMP, podwójny zasilacz). JUNPU oferuje konkurencyjne ceny hurtowe: modele z modulacją bezpośrednią zaczynają się od niższej ceny dla budżetowych sieci dostępowych, natomiast jednostki z modulacją zewnętrzną są droższe do zastosowań premium na długich dystansach.

Ceny zależą od ilości zamówienia hurtowego, personalizacji i aktualnego rynku. Aby uzyskać dokładne wyceny, arkusze danych lub próbki, prosimy skontaktować się z nami z szczegółami projektu (kanały, odległość, zapotrzebowanie na moc) – nasz zespół odpowiada w ciągu 24 godzin.

Integracja jest prosta w przypadku telewizji kablowej dalekiego zasięgu:

Podłącz wyjście nadajnika optycznego 1550 (FC/APC lub SC/APC) do wejścia wzmacniacza EDFA.

Użyj wzmacniacza EDFA o dużej mocy (np. modele wieloportowe JUNPU), aby wzmocnić sygnał (typowe wzmocnienie 15–25 dB).

Przesyłaj wzmocnione światło przez światłowód jednomodowy (próg SBS regulowany na nadajniku, aby uniknąć nieliniowości).

W lokalizacjach zdalnych stosuj odbiorniki optyczne lub dodatkowe wzmacniacze EDFA do dystrybucji.

Modele z modulacją zewnętrzną sprawdzają się tutaj doskonale (brak chirpu, wysoki SBS). Taka konfiguracja obsługuje magistrale o długości ponad 100 km z doskonałym CNR. Kombinacje nadajników JUNPU i wzmacniaczy EDFA są gotowe do podłączenia – zobacz naszą stronę EDFA WDM PON, aby znaleźć dopasowane rozwiązania, lub poproś o wskazówki dotyczące integracji.

Standardem branżowym w przypadku dalekosiężnej telewizji kablowej (CATV) jest długość fali 1550 nm, ponieważ zapewnia ona najniższe tłumienie (ok. 0,2 dB/km) w światłowodzie. Co ważniejsze, sygnały 1550 nm mogą być optycznie wzmacniane przez wzmacniacze EDFA, co umożliwia rozdzielenie sygnału do tysięcy węzłów na terenie dużego miasta. Długość fali 1310 nm nie oferuje tej efektywnej kosztowo możliwości wzmacniania w przypadku sieci o dużej skali.

Tak. Nasze najnowsze nadajniki optyczne 1550nm oferują pasmo do 1.2GHz, zapewniając pełną zgodność ze standardami DOCSIS 3.1. Gwarantuje to, że Twoja sieć jest przygotowana na przyszłość dla szybkiego szerokopasmowego internetu oraz usług wideo 4K/8K UHD.
