Przewodnik dotyczący mufy światłowodowej

Złączka spawów światłowodowych jest szeroko stosowana w budowie sieci komunikacji światłowodowej. Firma JUNPU Tech posiada bogate doświadczenie w dziedzinie złączek spawów światłowodowych i może pomóc Twojej firmie w realizacji lokalnego, stabilnego projektu usług internetowych. Skrzynka spawów światłowodowych, znana również jako skrzynka spawów światłowodowych lub skrzynka rozdzielcza światłowodów, to urządzenie przeznaczone specjalnie do łączenia światłowodów i zarządzania dystrybucją światłowodów. Zwykle jest wykonana z tworzywa sztucznego lub metalu i posiada wiele interfejsów światłowodowych. Złączki spawów światłowodowych dzielą się na dwa typy: zewnętrzne i wewnętrzne. Poniżej znajduje się wprowadzenie do typów zewnętrznych obudów spawów światłowodowych oraz funkcji złączek spawów światłowodowych.

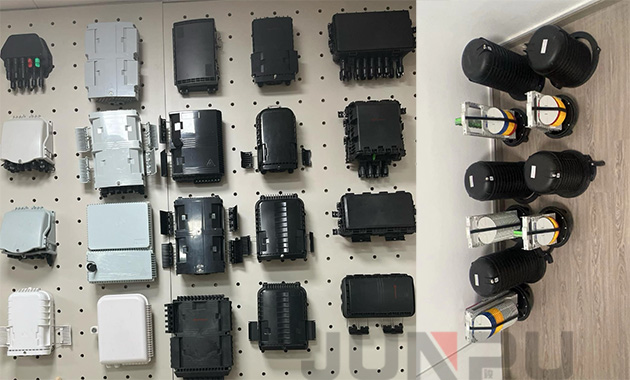

Czym jest złączka spawów światłowodowych?

Złączka spawów światłowodowych to system mechanicznego, ciśnieniowego uszczelnienia typu otwartego, szeroko stosowany w łączeniu kabli światłowodowych.

Cechy:

• Wielokrotnego użytku.

• Części plastikowe produktu wykonane są z wysokiej jakości tworzyw sztucznych, z dodatkiem wzmocnionego wtrysku. Zewnętrzne elementy złączne i konstrukcje wykonane są ze stali nierdzewnej wysokiej jakości.

• Wewnętrzna tacka spawów ma strukturę nakładkową, umożliwiającą elastyczną konfigurację.

• Zastosowano technologię kabla wtórnego, aby zapewnić brak dodatkowego tłumienia włókna w skrzynce.

• Połączenie elektryczne wlotu i wylotu kabla optycznego może być rozłączone.

• Stosowane są środki uszczelniające o doskonałej wydajności.

• Posiada funkcje wielokrotnego użytku i rozszerzania pojemności.




Typowe typy skrzynek spawów światłowodowych (obudowy spawów)

Typ złączki spawów światłowodowych można podzielić na dwa rodzaje: kopułkowa złączka spawów kabli światłowodowych i pozioma obudowa kabli światłowodowych. W zależności od sposobu układania kabli światłowodowych można ją podzielić na typy takie jak napowietrzna, kanałowa i ziemna. W zależności od metody uszczelniania wyróżnia się typy z uszczelnieniem termokurczliwym i mechanicznym.

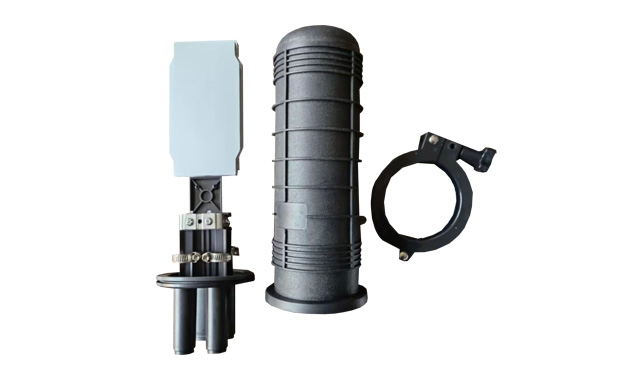

Kopułkowa złączka spawów kabli światłowodowych

Kopułkowe złączki spawów kabli światłowodowych są zwykle instalowane na ścianach lub w miejscach napowietrznych, a sposób instalacji jest stosunkowo elastyczny. Kształt jest przeważnie prostokątny lub sześcienny, a na zewnątrz znajduje się również osłona ochronna, która skutecznie chroni złącze. Nadaje się do łączenia, przełączania i dystrybucji kabli światłowodowych wewnętrznych i zewnętrznych.

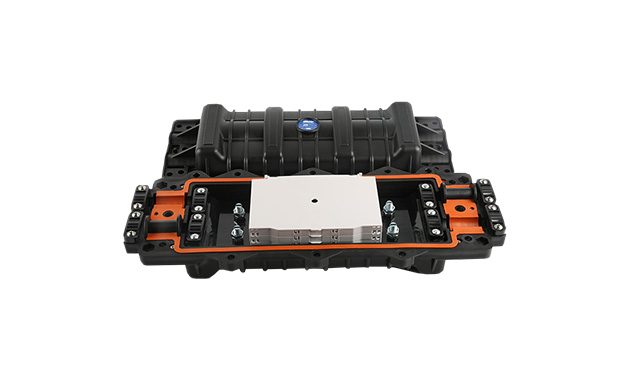

Pozioma obudowa kabli światłowodowych

Poziome obudowy kabli światłowodowych są zwykle instalowane na ziemi lub na stole, a sposób instalacji jest stosunkowo stały. Mają zazwyczaj kształt długi lub cylindryczny, o stosunkowo małej objętości. Pozioma obudowa światłowodowa nadaje się do przesyłu do użytkownika w terminalu dostępowym, powszechnie stosowana w domowych sieciach szerokopasmowych i centrach danych firm.

Kopułkowa a pozioma złączka spawów światłowodowych: Jak wybrać?

Przy wyborze skrzynki spawów światłowodowych najczęściej decydujemy się między typem kopułkowym (pionowym) a poziomym (liniowym). Zrozumienie ich różnic strukturalnych jest kluczowe dla zapewnienia długoterminowej stabilności sieci.

Dlaczego wybrać typ kopułkowy?

Kopułkowa złączka spawów światłowodowych jest często preferowana do instalacji pionowych. Ponieważ wszystkie porty wejściowe kabla znajdują się po jednej stronie, zapewnia doskonałą ochronę przed wnikaniem wody w zastosowaniach studzienkowych. Jest to wybór numer jeden do rozgałęzień sieci szkieletowej, gdzie wiele kabli światłowodowych musi być zarządzanych w kompaktowej przestrzeni.

Dlaczego wybrać typ poziomy?

Pozioma obudowa światłowodowa jest zaprojektowana do łączności liniowej. Jej struktura "wejście-wyjście" na obu końcach sprawia, że idealnie nadaje się do łączenia dwóch kabli w linii prostej, powszechnie spotykanej w napowietrznych instalacjach światłowodowych lub domowych punktach dostępowych szerokopasmowych. Zazwyczaj jest łatwiej dostępna do konserwacji i ponownego otwarcia.

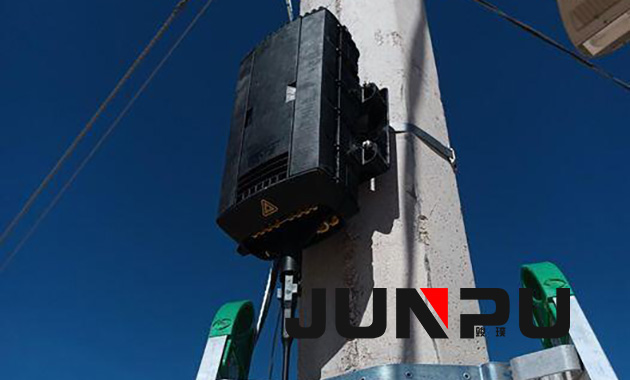

Jaka jest funkcja złączki spawów światłowodowych?

• Połączenie kabli optycznych

Główną rolą złączki kabli optycznych jest połączenie dwóch kabli optycznych, aby sygnał optyczny mógł być normalnie przesyłany. Dzięki przezroczystości medium złączki kabli optycznych, sygnał optyczny może przechodzić przez różne kable optyczne, umożliwiając połączenie między nimi.

• Dystrybucja światłowodów

Złączka kabli optycznych może być również używana do alokacji sygnałów światłowodowych i dystrybucji sygnału jednego kabla optycznego do wielu kabli optycznych, umożliwiając elastyczne okablowanie i zarządzanie kablami optycznymi.

• Ochrona światłowodów

Konserwacja i ochrona kabli optycznych są bardzo ważne podczas układania i użytkowania kabli optycznych. Oprócz łączenia i dystrybucji sygnałów kabli optycznych, złączki kabli optycznych mogą być również używane do ochrony kabli optycznych i zapobiegania ich uszkodzeniu.

• Znaczenie złączki spawów światłowodowych w praktycznych zastosowaniach

Złączka spawów światłowodowych odgrywa ważną rolę w systemie kabli optycznych. Może zapewnić stabilność i niezawodność sieci, radzić sobie z awariami linii oraz poprawić jakość i szybkość transmisji sieciowej. Dlatego w systemie kabli optycznych jakość i wydajność skrzynek spawów światłowodowych są bardzo ważne. Przy wyborze i instalacji złączki kabli optycznych należy zwrócić uwagę na dopasowanie i kompatybilność kabla optycznego oraz instalować i uruchamiać zgodnie ze specyfikacjami i normami.

Złączka kabli optycznych jest nieodzowną i ważną częścią systemu kabli optycznych. Pełni funkcję łączenia kabli optycznych, dystrybucji światłowodów i ochrony kabli optycznych. Jej rola bezpośrednio wpływa na jakość i stabilność transmisji sieciowej. W praktycznych zastosowaniach wybór i instalacja skrzynek spawów światłowodowych jest bardzo ważna i należy postępować ściśle według specyfikacji i norm.

Jakie czynniki należy wziąć pod uwagę przy wyborze złączki spawów światłowodowych?

Jakość materiału

Wysokiej jakości napowietrzna zewnętrzna złączka spawów światłowodowych powinna być wykonana z wysokiej jakości materiałów o dużej odporności na warunki atmosferyczne i korozję, aby zapewnić jej długoterminową stabilną pracę.

Pojemność i rozmiar obudowy

Wybierz odpowiedni rozmiar obudowy światłowodowej w zależności od różnych specyfikacji kabli światłowodowych i liczby złączy, aby zapewnić bezpieczeństwo i stabilność złączki spawów światłowodowych. Jednocześnie należy potwierdzić liczbę włókien; konwencjonalne obejmują 24, 48, 96, 144, 256, 288 i inne.

Szczelność złączki spawów światłowodowych

Powszechnie stosowane metody uszczelniania to termokurczliwe, mechaniczne i żelowe.

Sposób instalacji

Do wyboru są montaż ścienny, montaż na słupie oraz montaż napowietrzny lub podziemny.

Liczba wejść i wyjść kabli optycznych

Typowe specyfikacje obejmują 1 owalne i 4 okrągłe, 1*Owalne i 6*Okrągłe, 2 wejścia i 2 wyjścia oraz 1*Owalne i 8*Okrągłe. Obsługiwane jest OEM zgodnie z wymaganiami.

Często zadawane pytania (FAQ)

Jaka jest różnica między kopułkowymi a poziomymi złączkami spawów światłowodowych?

Podstawowa różnica polega na ich strukturze i zastosowaniu. Złączki kopułkowe (pionowe) mają kształt cylindryczny ze wszystkimi portami kablowymi na dole, co czyni je idealnymi do rozgałęzień i instalacji w studzienkach ze względu na doskonałe uszczelnienie przed wodą. Złączki poziome (liniowe) są płaskie lub prostokątne z portami na obu końcach, najlepiej nadające się do
