Zrozumienie głównych komponentów systemu komunikacji światłowodowej

Podstawowe elementy systemu komunikacji światłowodowej stanowią fundament nowoczesnej transmisji danych o wysokiej prędkości. Te kluczowe komponenty systemu komunikacji światłowodowej — nadajnik, światłowód, odbiornik oraz elementy pomocnicze, takie jak wzmacniacze i multipleksery — umożliwiają błyskawiczną, odporną na zakłócenia komunikację na ogromne odległości.

W przeciwieństwie do systemów miedzianych, światłowody przesyłają dane w postaci impulsów świetlnych, oferując ogromne pasmo, minimalne straty i odporność na zakłócenia elektromagnetyczne. Ten przewodnik szczegółowo omawia każdy komponent systemu komunikacji światłowodowej, wyjaśnia ich funkcje, sposób integracji oraz rzeczywiste zastosowania. Jako wiodący producent rozwiązań FTTH i CATV, Junpu dostarcza niezawodne komponenty komunikacji optycznej – od kabli po złączki spawów. Niezależnie od tego, czy studiujesz, projektujesz sieci, czy pozyskujesz części, zrozumienie tych podstaw pozwoli Ci budować systemy gotowe na przyszłość.

Czym jest system komunikacji światłowodowej?

System komunikacji światłowodowej wykorzystuje cienkie pasma szkła lub plastiku, zwane światłowodami, do przesyłania danych w postaci impulsów świetlnych. Ta technologia stanowi kręgosłup nowoczesnej telekomunikacji, zapewniając wysokie pasmo, niską utratę sygnału i odporność na uciążliwe zakłócenia elektromagnetyczne. Niezależnie od tego, czy strumieniujesz filmy w 4K, czy łączysz centra danych po drugiej stronie oceanu, światłowody realizują to z niezrównaną wydajnością.

Dlaczego to jest ważne: w porównaniu z kablami miedzianymi, które opierają się na sygnałach elektrycznych, światłowody wykorzystują światło, co czyni je szybszymi, bezpieczniejszymi i mniej podatnymi na zakłócenia. Nic dziwnego, że firmy i dostawcy usług telekomunikacyjnych polegają na nich przy komunikacji dalekosiężnej i o dużej prędkości.

Podstawowe komponenty systemu komunikacji światłowodowej

Przejdźmy do sedna systemu. System komunikacji światłowodowej składa się z trzech głównych elementów – nadajnika, światłowodu i odbiornika – oraz kilku elementów pomocniczych, które zapewniają płynne działanie.

Nadajnik optyczny

Nadajnik optyczny można traktować jako punkt wyjścia. Przetwarza on sygnały elektryczne (np. dane z połączenia wideo) na impulsy świetlne. Kluczowym elementem jest źródło światła, którym może być dioda elektroluminescencyjna (LED) lub dioda laserowa.

· Diody LED: doskonałe do krótkich dystansów i niższych prędkości transmisji, np. w sieciach biurowych lub lokalnych (LAN). Są niedrogie i mniej wrażliwe na zmiany temperatury.

· Diody laserowe: idealne do dalekosiężnych, szybkich zastosowań, np. w kablach podmorskich. Wytwarzają skupioną wiązkę, ale wymagają precyzyjnych warunków, aby działać optymalnie.

Nadajnik zawiera również układ sterujący, który wzmacnia i moduluje sygnał, dopasowując go do źródła światła. Zapewnia to, że impulsy świetlne dokładnie niosą dane.

Spostrzeżenie: wybór między diodami LED a laserowymi sprowadza się do zakresu projektu. W przypadku małej sieci biurowej diody LED pozwalają utrzymać niskie koszty. W przypadku globalnych sieci telekomunikacyjnych diody laserowe są wyborem ze względu na ich moc i zasięg.

Kabel światłowodowy

Kabel światłowodowy to autostrada, po której podróżują impulsy świetlne. To cud inżynierii składający się z kilku warstw:

· Rdzeń: cienki szklany lub plastikowy środek, w którym podróżuje światło.

· Płaszcz: warstwa wokół rdzenia, która odbija światło z powrotem, wykorzystując całkowite wewnętrzne odbicie, aby utrzymać mocny sygnał.

· Bufor/Powłoka: chroni światłowód przed uszkodzeniami fizycznymi i wilgocią.

· Płaszcz zewnętrzny: zewnętrzna warstwa chroniąca kabel przed wpływem środowiska.

Rodzaje światłowodów:

· Światłowód jednomodowy: ma mały rdzeń (8-10 mikronów), idealny na długie dystanse przy minimalnej utracie sygnału. Stosowany w szkieletach telekomunikacyjnych.

· Światłowód wielomodowy: charakteryzuje się większym rdzeniem (50-62,5 mikrona), odpowiedni na krótsze dystanse, np. w centrach danych, ze względu na większą dyspersję.

Spostrzeżenie: Światłowody jednomodowe są droższe, ale niezrównane w komunikacji dalekosiężnej, podczas gdy światłowody wielomodowe są ekonomiczne w przypadku krótszych tras, np. w sieciach kampusowych.

Odbiornik optyczny

Odbiornik optyczny to meta, która wychwytuje impulsy świetlne i zamienia je z powrotem na sygnały elektryczne. Jego głównym elementem jest fotodetektor, zazwyczaj fotodioda (np. PN lub lawinowa), która wykrywa światło i generuje prąd elektryczny.

· Kluczowe części:

Fotodetektor: przekształca światło na sygnał elektryczny.

Wzmacniacz transimpedancyjny (TIA): wzmacnia słaby sygnał dla zapewnienia czystości.

Jednostka przetwarzania sygnału: dekoduje sygnał, aby urządzenie (np. telefon lub komputer) mogło go użyć.

Odbiorniki muszą być wystarczająco czułe, aby wychwycić słabe sygnały po długich trasach, i wystarczająco szybkie, aby obsłużyć dane o dużej prędkości.

Spostrzeżenie: Fotodiody lawinowe są droższe, ale oferują doskonałą czułość w systemach dalekosiężnych, podczas gdy fotodiody PN to ekonomiczny wybór do krótszych instalacji.

Elementy pomocnicze systemu komunikacji światłowodowej

Podstawowe komponenty są wspomagane przez elementy pomocnicze. Te dodatkowe komponenty komunikacji optycznej są niezbędne dla wydajności i elastyczności systemu:

· Złącza: zapewniają precyzyjne dopasowanie światłowodów, minimalizując straty sygnału (np. SC, LC, ST).

· Wzmacniacze optyczne: wzmacniają sygnały świetlne na długich dystansach bez konwersji na sygnały elektryczne. Popularnym wyborem są wzmacniacze światłowodowe domieszkowane erbem (EDFA).

· Multipleksery: łączą wiele sygnałów w jeden światłowód za pomocą technik takich jak multipleksowanie z podziałem długości fali (WDM).

· Spawy: łączą światłowody bezstratnie, mechanicznie lub metodą spawania.

Spostrzeżenie: Wzmacniacze optyczne, takie jak EDFA, to opłacalny sposób na wydłużenie zasięgu sygnału bez drogich regeneratorów, co czyni je kluczowymi w sieciach globalnych.

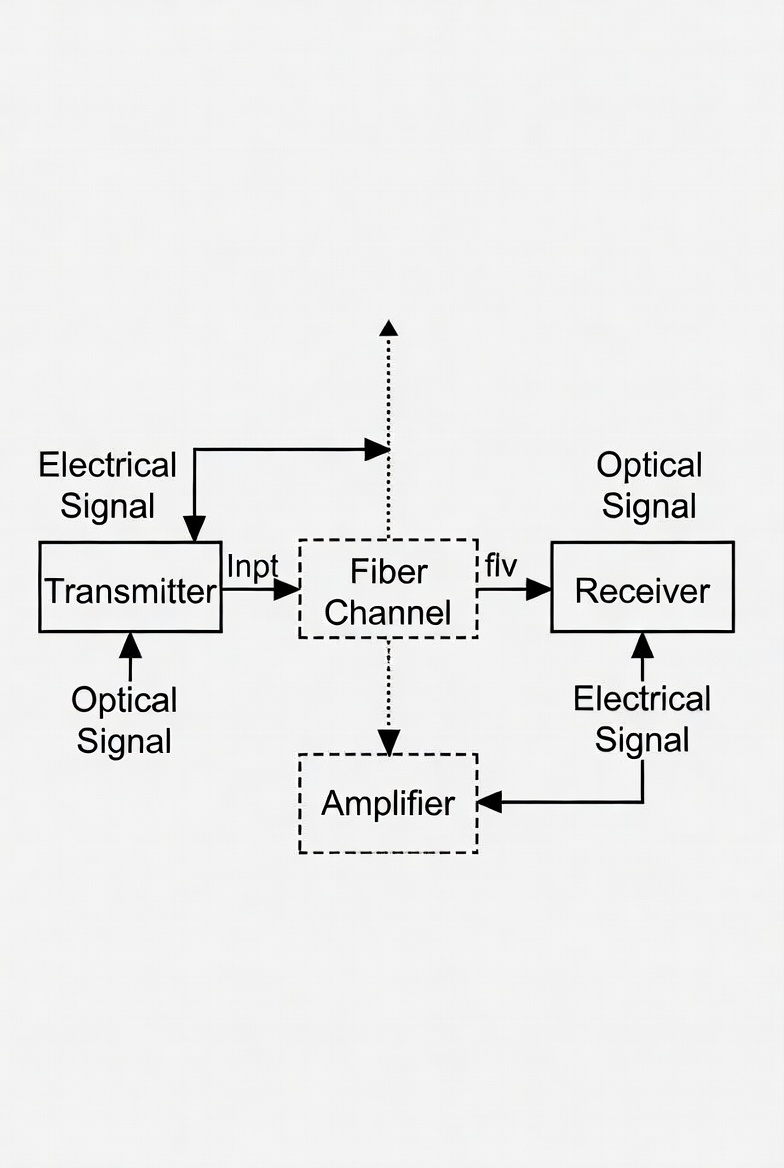

Schemat blokowy systemu komunikacji światłowodowej

Aby zobrazować, jak podstawowe elementy systemu komunikacji światłowodowej współdziałają, poniżej przedstawiono standardowy schemat blokowy ilustrujący pełny przepływ sygnału od źródła do miejsca przeznaczenia.

Opis schematu blokowego

Typowy schemat blokowy systemu komunikacji światłowodowej obejmuje następujące kolejne etapy:

Źródło informacji → Dostarcza oryginalne dane (głos, wideo, tekst itp.) w postaci sygnału elektrycznego.

Koder/Modulator → Koduje dane (np. kodowanie cyfrowe lub modulacja analogowa) i przygotowuje je do transmisji.

Nadajnik (konwerter elektrooptyczny - E/O) → Przekształca sygnał elektryczny w impulsy optyczne za pomocą źródła światła (dioda LED lub laserowa) sterowanego przez układ modulacji.

Kanał światłowodowy (kabel światłowodowy) → Przesyła impulsy świetlne na duże odległości przy minimalnych stratach, dzięki całkowitemu wewnętrznemu odbiciu w rdzeniu i płaszczu.

Wzmacniacz optyczny (opcjonalnie) → Wzmacnia osłabiony sygnał optyczny w transmisji dalekosiężnej (np. za pomocą wzmacniacza światłowodowego domieszkowanego erbem - EDFA) bez konwersji z powrotem na postać elektryczną.

Odbiornik (konwerter optoelektroniczny - O/E) → Wykrywa nadchodzące impulsy świetlne za pomocą fotodetektora (fotodioda PIN lub APD), wzmacnia słaby sygnał elektryczny i przywraca go.

Dekoder/Przetwarzanie sygnału → Dekoduje i przetwarza sygnał elektryczny w celu odzyskania oryginalnej informacji.

Wyjście/Miejsce docelowe → Dostarcza dane do użytkownika końcowego lub urządzenia (np. komputer, telewizor, telefon).

Jak te komponenty współpracują ze sobą

Wyobraź sobie system światłowodowy jako sztafetę. Ten proces opisuje główne komponenty systemu transmisji optycznej.

1. Nadajnik optyczny pobiera dane (np. strumień wideo) i przekształca je w impulsy świetlne.

2. Kabel światłowodowy przenosi te impulsy na wiele kilometrów, a płaszcz utrzymuje światło na właściwym torze dzięki całkowitemu wewnętrznemu odbiciu.

3. Odbiornik optyczny wychwytuje światło i przekształca je z powrotem w sygnał elektryczny do przetworzenia przez urządzenie.

Elementy pomocnicze, takie jak złącza i wzmacniacze, zapewniają, że sygnał pozostaje silny i czysty nawet na tysiącach kilometrów.

Zastosowania systemów komunikacji światłowodowej

Światłowody są wszędzie, cicho zasilając nasz świat:

· Telekomunikacja: szybki internet, linie telefoniczne i telewizja kablowa polegają na paśmie światłowodów.

· Centra danych: światłowody wielomodowe łączą serwery w celu błyskawicznego przesyłania danych.

· Medycyna: światłowody umożliwiają nieinwazyjne obrazowanie w narzędziach takich jak endoskopy.

· Wojskowość: bezpieczna, wolna od zakłóceń komunikacja dla systemów obronnych.

· Przemysł: czujniki światłowodowe monitorują temperaturę, ciśnienie i inne parametry w trudnych warunkach.

Spostrzeżenie: Globalny rynek światłowodów ma osiągnąć 9,2 miliarda dolarów do 2027 roku, napędzany popytem na 5G i szybki internet. Inwestycja w światłowody to mądry krok w kierunku łączności gotowej na przyszłość.

Tabela: Typowe zastosowania systemów światłowodowych
