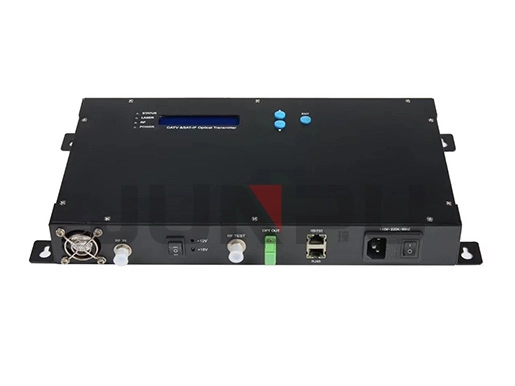

Ścienny nadajnik optyczny CATV SAT - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

Specyfikacje ściennego nadajnika optycznego CATV SAT

Element	Parametr
Moc wyjściowa optyczna (mW)	2~10
Długość fali (nm)	1310, 1550 opcja
Złącze optyczne	FC/APC, SC/APC, SC/PC, LC/APC, ,LC/PC opcja
Pasmo robocze (MHz)	47~2600
CNR (dB)	≥51		42CH CENELEC 80dBuV AGC OMI=3.8%
CTB (dB)	≥63
CSO (dB)	≥58
Poziom wejściowy (dBµV)	80±5
Płaskość (dB)	47~950MHz	≤±0.75
	950~2600MHz	≤±1.00
Pobór mocy (W)	≤30
Zasilanie (V)	220VAC, -48VDC opcja
Temperatura robocza (℃)	-20~85
Wymiary (mm)	350×200×45
Waga (kg)	3.0

Zastosowanie niskoszumnego importowanego lasera DFB.
Zaawansowany układ korekcji przedzniekształceń, umożliwiający uzyskanie wysokich wartości CNR przy jednoczesnym zachowaniu doskonałych parametrów CTB i CSO.
Inteligentny wentylator, który uruchamia się po osiągnięciu temperatury obudowy 32–35°C.
Kontrola AGC, dzięki czemu różne poziomy wejściowe RF utrzymują porównywalną wydajność wyjściową.
Wyświetlacz VFD lub LED, z monitorowaniem lasera, wyświetlaczem cyfrowym, alarmem awarii, zarządzaniem sieciowym i innymi funkcjami; w przypadku odchylenia parametrów pracy lasera poza dopuszczalny zakres ustawiony w oprogramowaniu, generowany jest alert.
Standardowy interfejs RS232 do lokalnego zarządzania siecią i monitorowania przez komputer.
Standardowy interfejs RJ45 z obsługą SNMP do zdalnego monitorowania.
Wysokiej jakości zasilacz impulsowy 90V ~ 265V AC
Pojedyncze wejście z częstotliwością 47–2600MHz.

Przygotowanie przed instalacją

Sprawdzić, czy urządzenie nie ma widocznych uszkodzeń.
Sprawdzić kompletność wszystkich akcesoriów i certyfikatów; w przypadku uszkodzenia lub braku elementów, postępować zgodnie z procedurą zwrotu.

Instalacja

Podczas instalacji wielu urządzeń należy zachować odstęp co najmniej 1,75 cala (ok. 4,5 cm) między nimi, aby zapewnić odpowiednią wentylację i odprowadzanie ciepła.
Sprawdzić, czy gniazdo zasilania i uziemienie będą prawidłowo użytkowane; rezystancja uziemienia powinna wynosić ≤4Ω. Nieprawidłowe uziemienie może uszkodzić urządzenie lub pogorszyć jakość sygnału.
Przed podłączeniem przewodu zasilającego upewnić się, że przełącznik zasilania na tylnym panelu znajduje się w pozycji OFF (wyłączony).
Podłączyć sygnał RF za pomocą kabla koncentrycznego.
Podłączyć zewnętrzne włókno światłowodowe; przed podłączeniem należy je oczyścić. Złącze optyczne można wybrać w formacie FC/APC lub SC/APC.
