Kompleksowy przewodnik po osłonach spawów światłowodowych

Osłony złączy światłowodowych to krytyczne komponenty nowoczesnej telekomunikacji, zapewniające niezawodną łączność poprzez ochronę splotów światłowodowych przed zagrożeniami środowiskowymi. Niezależnie od tego, czy są instalowane w trudnych warunkach zewnętrznych, czy w pomieszczeniach, osłony te chronią integralność sieci światłowodowych. Ten przewodnik omawia podstawy osłon złączy światłowodowych, ich rodzaje, kryteria doboru, metody instalacji oraz pojawiające się trendy, koncentrując się na pomocy inżynierom sieciowym i specjalistom ds. zaopatrzenia w podejmowaniu świadomych decyzji.

Czym jest osłona złącza światłowodowego?

Osłona złącza światłowodowego, znana również jako obudowa do łączenia światłowodów, to urządzenie zaprojektowane do przechowywania i ochrony splotów światłowodowych, zapewniając bezpieczne połączenia zarówno w środowiskach wewnętrznych, jak i zewnętrznych. Osłony te chronią sploty przed wilgocią, kurzem, promieniowaniem UV i naprężeniami mechanicznymi, utrzymując integralność sygnału w zastosowaniach takich jak FTTH (Fibre to the Home), FTTA (Fibre to the Antenna) oraz sieci centrów danych. Zgodnie z normą Telcordia GR-771, niezawodna osłona musi wytrzymywać czynniki środowiskowe, jednocześnie umożliwiając łatwy dostęp w celach konserwacyjnych.

Wgląd: Osłony złączy światłowodowych to nie tylko obudowy ochronne; są one zaprojektowane tak, aby spełniać rygorystyczne standardy branżowe, zapewniając długoterminową niezawodność w różnorodnych zastosowaniach, od miejskiego szerokopasmowego internetu po wiejskie wdrożenia 5G.

Rodzaje osłon złączy światłowodowych

Obudowy do łączenia światłowodów są dostępne w różnych konstrukcjach, aby dopasować się do różnych scenariuszy instalacji. Poniżej przedstawiono główne typy:

Osłony poziome (liniowe)

Osłony poziome, często cylindryczne lub płaskie, są szeroko stosowane w zastosowaniach napowietrznych lub podziemnych. Zazwyczaj mieszczą wiele kaset splotowych (np. 12 lub 24 włókien na kasetę) i są zaprojektowane z myślą o łatwym dostępie. Na przykład 96-włóknowa osłona pozioma może zawierać cztery 24-włóknowe kasety, idealne do sieci o dużej gęstości. Osłony te wykonane są z tworzywa sztucznego o wysokiej wytrzymałości na rozciąganie, oferując ochronę przed wodą i kurzem (stopień ochrony IP68).

Osłony pionowe (kopułkowe)

Osłony pionowe lub kopułkowe są preferowane do zastosowań podziemnych ze względu na ich kompaktową, kopułkową konstrukcję. Charakteryzują się wysokim poziomem uszczelnienia, zapobiegającym przedostawaniu się wody i owadów, co czyni je odpowiednimi do trudnych warunków podziemnych. Na przykład osłona kopułkowa z pięcioma portami wejściowymi może obsługiwać do 24 splotów przy użyciu dwóch 12-włóknowych kaset.

Wewnętrzne obudowy do łączenia światłowodów

Wewnętrzne obudowy do łączenia światłowodów są przeznaczone do kontrolowanych środowisk, takich jak centra danych czy biurowce. Obudowy te stawiają na efektywność wykorzystania przestrzeni i łatwość dostępu ponad odporność na ekstremalne warunki atmosferyczne. Często obsługują mniejszą liczbę włókien (np. 12–48) i są kompatybilne z kablami jednomodowymi i wielomodowymi.

Wgląd: Obudowy wewnętrzne są kluczowe dla wdrożeń FTTH, gdzie priorytetem są kompaktowe projekty i szybka instalacja, aby sprostać rosnącemu zapotrzebowaniu na szybki internet w przestrzeniach mieszkalnych i komercyjnych.

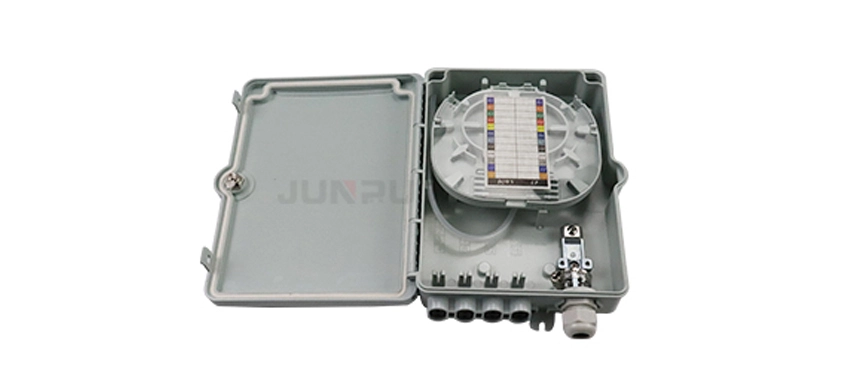

Obudowy do łączenia światłowodów montowane na ścianie

Obudowy do łączenia światłowodów montowane na ścianie to wszechstronne rozwiązania zarówno do wnętrz, jak i na zewnątrz. Mocuje się je do ścian lub słupów, oferując oszczędność miejsca w miejskich wdrożeniach. Obudowy te często mają konstrukcję modułową, umożliwiającą technikom dodawanie lub rekonfigurowanie kaset splotowych w razie potrzeby.

Kluczowe cechy wodoodpornych osłon złączy światłowodowych

Wodoodporne osłony złączy światłowodowych są zaprojektowane do użytku na zewnątrz, szczególnie w środowiskach narażonych na wilgoć, kurz lub ekstremalne temperatury. Kluczowe cechy obejmują:

Stopień ochrony IP68: Zapewnia całkowitą ochronę przed kurzem i długotrwałym zanurzeniem w wodzie, idealny do zewnętrznych obudów do łączenia światłowodów.

Materiały odporne na promieniowanie UV: Zapobiega degradacji spowodowanej długotrwałą ekspozycją na słońce.

Konstrukcja z możliwością ponownego otwierania: Umożliwia technikom dostęp do splotów bez naruszania uszczelnienia.

Porty uszczelnione żelem: Zwiększa wodoodporność poprzez uszczelnienie punktów wejścia kabli.

Wgląd: Stopień ochrony IP68 jest niepodlegającą negocjacjom cechą osłon zewnętrznych, ponieważ gwarantuje niezawodność w ekstremalnych warunkach, zmniejszając koszty konserwacji nawet o 30% w porównaniu z alternatywami bez tego stopnia ochrony, według badań branżowych.

Jak wybrać odpowiednią obudowę do łączenia światłowodów

Wybór odpowiedniej osłony złącza światłowodowego zależy od kilku czynników:

Kompatybilność kabli

Upewnij się, że osłona obsługuje typ kabla (np. jednomodowy lub wielomodowy) i średnicę. Na przykład kable luźno rurkowe wymagają osłon z kompatybilnymi rozmiarami portów, aby zapobiec utracie sygnału.

Ochrona środowiskowa

W przypadku zewnętrznych obudów do łączenia światłowodów, priorytetem są osłony z certyfikatem IP68 i odpornością na promieniowanie UV. Obudowy wewnętrzne mogą wymagać mniej rygorystycznych norm, ale nadal powinny chronić przed kurzem i wilgocią.

Pojemność splotów i skalowalność

Wybierz osłonę z wystarczającą liczbą kaset splotowych na obecne i przyszłe potrzeby. Osłony o dużej pojemności (np. 96 włókien) są idealne do sieci szkieletowych, podczas gdy mniejsze osłony nadają się do linii odgałęźnych.

Łatwość instalacji i konserwacji

Wybierz osłony z bez narzędziową konstrukcją lub preinstalowanymi kasetami splotowymi, aby skrócić czas instalacji. Osłony z możliwością ponownego otwierania ułatwiają konserwację, szczególnie w dynamicznych sieciach, takich jak fronthaul 5G.

Wgląd: Skalowalność jest kluczowa w nowoczesnych sieciach. Osłona obsługująca rozbudowę modułową może pozwolić zaoszczędzić do 20% kosztów modernizacji, umożliwiając dodawanie przyszłych włókien bez konieczności wymiany.

Instrukcja instalacji obudów do łączenia światłowodów

Prawidłowa instalacja zapewnia trwałość i wydajność osłon złączy światłowodowych. Poniżej przedstawiono kluczowe kroki dla różnych scenariuszy:

Instalacja napowietrzna

• Wybór miejsca splotu: Wybierz dostępne, bezpieczne lokalizacje, aby uniknąć zagrożeń.

• Montaż osłony: Użyj stalowego nośnego elementu o wysokiej wytrzymałości na rozciąganie, aby przymocować osłonę do słupów energetycznych.

• Przygotowanie kabli: Zdejmij izolację i wyczyść kable, upewniając się, że włókna nie są uszkodzone.

• Łączenie splotów i uszczelnianie: Umieść sploty w kasetach i uszczelnij porty żelem lub uszczelkami mechanicznymi.




Instalacja podziemna

• Przygotowanie miejsca zakopania: Upewnij się, że miejsce jest wolne od kamieni i gruzu.

• Instalacja osłony: Umieść osłonę kopułkową w ochronnym skrzynce lub bezpośrednio w ziemi.

• Dokładne uszczelnienie: Użyj wodoodpornych uszczelek, aby zapobiec przedostawaniu się wilgoci.

• Testowanie połączeń: Zweryfikuj integralność sygnału po instalacji.




Instalacja naścienna

Wybierz lokalizację: Wybierz stabilną, dostępną ścianę lub słup.

Zamocuj obudowę: Użyj uchwytów, aby solidnie przymocować osłonę.

Poprowadź kable: Poprowadź kable starannie, aby uniknąć naprężeń na splotach.

Uszczelnij i przetestuj: Nałóż uszczelki i przetestuj łączność.

Wgląd: Prawidłowa instalacja zmniejsza utratę sygnału nawet o 15% i wydłuża żywotność osłony, co czyni szkolenie techników w zakresie standardowych procedur opłacalną inwestycją.

Wskazówki dotyczące konserwacji i rozwiązywania problemów

Regularne inspekcje: Sprawdzaj uszczelki i kable pod kątem zużycia co 6–12 miesięcy.

Czyszczenie: Używaj suchych lub mokrych metod czyszczenia (np. alkoholem izopropylowym) do adapterów i złączy.

Rozwiązywanie problemów z utratą sygnału: Sprawdź sploty pod kątem zagięć lub zanieczyszczeń za pomocą OTDR (Reflektometru optycznego w dziedzinie czasu).

Osłony z możliwością ponownego otwierania: Upewnij się, że uszczelki pozostają nienaruszone po otwarciu osłony.

Tendencje branżowe i innowacje

Zapotrzebowanie na osłony złączy światłowodowych rośnie wraz z rozbudową sieci 5G i FTTH. Innowacje obejmują:

Osłony bez narzędziowe: Ułatwiają instalację i konserwację.

Materiały przyjazne dla środowiska: Zastosowanie tworzyw sztucznych nadających się do recyklingu w celu osiągnięcia celów zrównoważonego rozwoju.

Konstrukcje o dużej pojemności: Obsługa 144+ włókien, aby sprostać potrzebom fronthaul 5G.

Inteligentne osłony: Integracja czujników do monitorowania warunków środowiskowych w czasie rzeczywistym.

Wgląd: Rozwój 5G napędza popyt na osłony o dużej pojemności i odporne na warunki atmosferyczne, a globalny rynek osłon światłowodowych ma rosnąć ze średnioroczną stopą wzrostu (CAGR) na poziomie 7,2% w latach 2023–2030, według Grand View Research.

Często zadawane pytania (FAQ)

Co to jest wodoodporna osłona złącza światłowodowego?
Wodoodporna osłona złącza światłowodowego to ob
