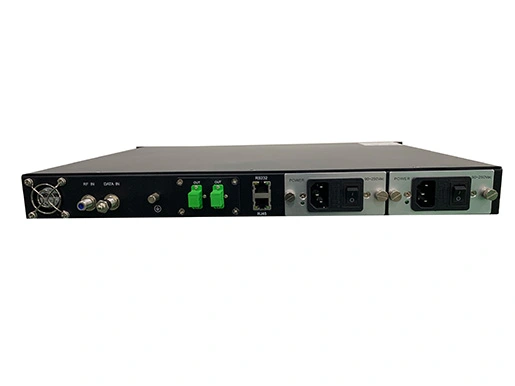

Nadajnik z bezpośrednią modulacją 1550 nm – zasięg do 30 km

W oparciu o rzeczywistą odległość transmisji możliwa jest precyzyjna kompensacja co 1 km. Maksymalna odległość kompensacji może wynosić 50 km. Znajduje zastosowanie głównie w rozległym pokryciu obszarowym oraz w transmisji punkt-punkt na duże odległości w drugorzędnych sieciach światłowodowych. Stanowi wysokiej jakości, ale niskokosztowe rozwiązanie do realizacji systemów Triple Play i transmisji FTTx.

Cechy nadajnika modulowanego bezpośrednio 1550 nm obsługującego 30 km

• Wykorzystuje zaawansowaną technologię elektrycznej kompensacji dyspersji. W oparciu o rzeczywistą odległość transmisji możliwa jest precyzyjna kompensacja co 1 km. Maksymalna odległość kompensacji może wynosić 50 km.

• Jako źródło sygnału wykorzystuje oryginalne lasery DFB o niskim chirpie i wysokiej liniowości.

• Doskonały układ przedkorekcji zapewnia perfekcyjne parametry CTB i

CSO przy wysokiej standardowej wartości CNR.

• Automatyczna regulacja wzmocnienia (AGC) zapewnia stabilną moc wyjściową przy różnych poziomach sygnału wejściowego RF.

• Różne sieci mogą być optymalizowane poprzez regulację OMI.

• W pełni automatyczna kontrola temperatury obudowy, inteligentne wentylatory; wentylatory zaczynają działać, gdy temperatura obudowy osiągnie 30°C.

• Wbudowany podwójny zasilacz rezerwowy, obsługujący gorącą wymianę i automatyczne przełączanie.

• Parametry pracy całego urządzenia są kontrolowane przez mikroprocesor,

a wyświetlacz LCD na panelu przednim oferuje wiele funkcji, takich jak monitorowanie stanu lasera, wyświetlanie parametrów, alarmowanie o awariach, zarządzanie siecią itp.; w przypadku odchylenia parametrów pracy lasera poza dopuszczalny zakres ustawiony przez oprogramowanie, system niezwłocznie wyemituje alarm.

• Standardowy interfejs RJ45 umożliwiający zdalne zarządzanie siecią przez

SNMP i WEB.

Instalacja

2.1 Przygotowanie przed instalacją

2.1.1 Należy sprawdzić, czy urządzenie nie ma widocznych uszkodzeń.

2.1.2 Należy sprawdzić, czy akcesoria są kompletne i czy dołączono karty gwarancyjne.

W przypadku braków, prosimy o kontakt z działem sprzedaży lub dystrybutorem.

2.2 Instalacja

2.2.1 Należy zachować odstęp około 4,5 cm między urządzeniami w celu zapewnienia wentylacji.

2.2.2 Należy upewnić się, że gniazdo zasilania działa prawidłowo i jest prawidłowo uziemione; Impedancja ≤4Ω; Zasilanie 220V za pomocą trzech przewodów, środkowy musi być podłączony do uziemienia. Nieprawidłowe uziemienie może uszkodzić urządzenie lub wpłynąć na jakość sygnału.

2.2.3 Przed podłączeniem zasilania należy upewnić się, że kluczyk jest ustawiony w pozycji OFF.

2.2.4 Przed podłączeniem światłowodu należy utrzymywać w czystości złącze światłowodu. Złącze może być typu FC/APC lub SC/APC.

3. 2 Główne parametry techniczne
