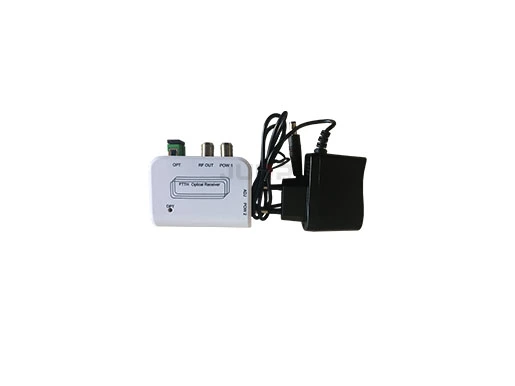

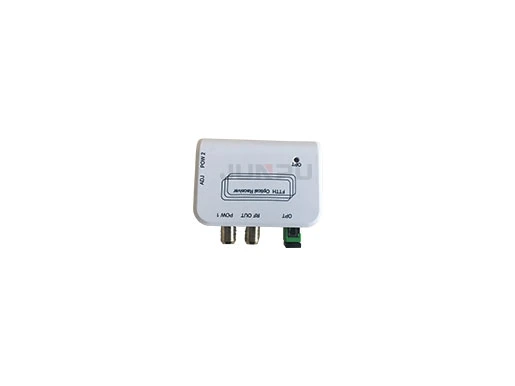

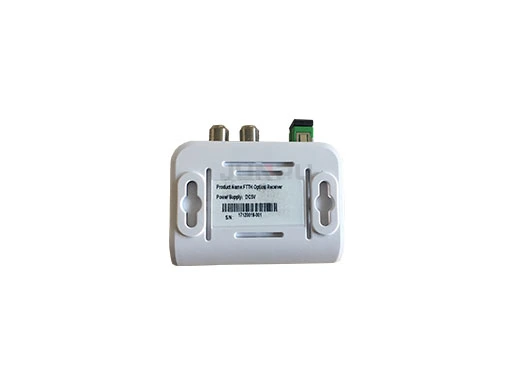

JPX86RF Aktywny odbiornik optyczny Na sprzedaż, Cena

JPX86RF, o paśmie roboczym 47~1000 MHz, to niskoenergetyczny, wysokowydajny, opłacalny odbiornik optyczny triple play do FTTH CATV, zarówno do telewizji analogowej, jak i cyfrowej. Produkt wyposażony w wysokoczułą lampę odbiorczą i specjalny obwód dopasowujący o niskim poziomie szumów. Odbieranie przy wysokiej mocy optycznej może być regulowane za pomocą poziomu PAD, co zapewnia ograniczenie sygnału wyjściowego, dzięki czemu SR2020AW w dużym zakresie dynamicznym odbieranej mocy optycznej od +2 dBm do -21 dBm ma doskonałe właściwości.

Triple play, światłowód do domu — zastosowanie JPX86RF pozwala zaoszczędzić wiele zasobów mocy wzmacniaczy światłowodowych. Dla operatorów może to znacznie obniżyć koszty budowy sieci.

Uzyskaj wycenę About JPX86RF Aktywny odbiornik optyczny

JPX86RF Aktywny odbiornik optyczny Pobierz specyfikację

Specyfikacje aktywnego odbiornika optycznego JPX86RF

Nr	Opis	Wartość	Jednostka	Warunki / Uwagi
1	Długość fali	1100～1600	nm	1550nm z filtrem
2	Zakres wejściowej mocy optycznej	-20～-1	dBm	Zalecane -18 do -1
3	Tłumienność odbiciowa wejścia optycznego	≥45	dB
4	Pasmo przenoszenia	47～1003	MHz
5	Równomierność	±0,75	dB	47～1000MHz, w temp. 25°C
6	Nachylenie	0~1,0	dB	47～1000MHz, w temp. 25°C
7	Stabilność temperaturowa	±1,0	dB	W zakresie temperatury roboczej (-25 ~ +65°C)
8	Poziom wyjściowy	70±2	dBuV	-15dBm wejściowa moc optyczna, modulacja na kanał 4,0%, pomiar przy 860MHz, w temp. 25°C
9	Impedancja	75	Ohm
10	Tłumienność odbiciowa (47～1000MHz)	≥14	dB	W temp. 25°C
11	MER	≥34	dB	-15~-4dBm wejściowa moc optyczna
12	Moc	< 0,8	W
13	Temperatura robocza	-25～65	°C
14	Temperatura przechowywania	-40～70	°C
15	Wilgotność przechowywania	≤95	%	Bez kondensacji
16	Typ złącza optycznego	SC/APC		Opcjonalnie FC/ST
17	Interfejs zasilania	DC5V/0,5A		Zewnętrzny adapter
18	Złącze wyjścia RF	Złącze F		Opcjonalnie 2 wyjścia
20	Wymiary	74×64×27	mm
21	Waga	0,15	kg

Cechy aktywnego odbiornika optycznego JPX86RF

Bardzo niski szum (modulacja 3,8%, odbiór -10dBm, CNR ≥ 45,3dB).
Szeroki zakres dynamicznej mocy optycznej odbioru: przy Pin=-16, MER≥36,1dB.
Zastosowanie GPON, EPON, zgodny z dowolną technologią FTTx PON.
Może zaoszczędzić dużą ilość zasobów mocy optycznej, znacznie obniżając koszty konfiguracji sieci.
W paśmie 47~1000 MHz wszystkie charakteryzują się doskonałą równomiernością (FL≤±0,75dB).
Metalowa obudowa zapewnia ochronę wrażliwych urządzeń optoelektronicznych.
Wysoki poziom wyjściowy, możliwość użycia przez wielu użytkowników.
Niskie zużycie energii, wysoka wydajność, wysoki stosunek jakości do ceny.

Zastosowanie aktywnego odbiornika optycznego JPX86RF

CATV FTTH
Integracja trzech sieci
FTTH PON
