Pasywny optyczny węzeł WDM z triplexorem - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

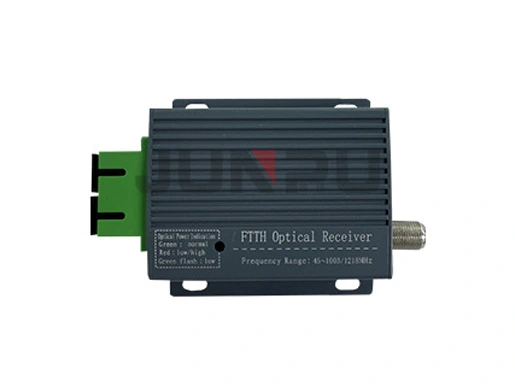

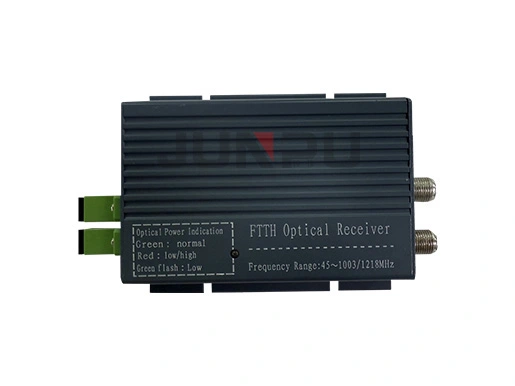

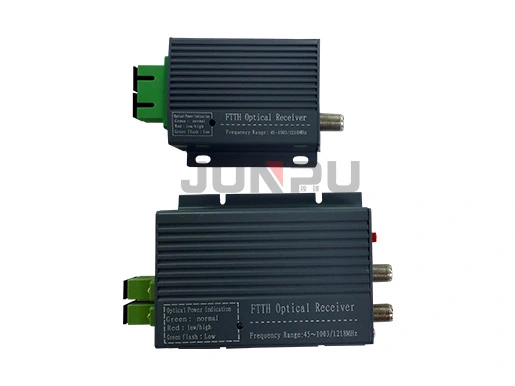

JUNPU popularny pasywny optyczny węzeł triplexor WDM. Jest to standardowe urządzenie FTTH, typ urządzenia to JP-P23W, wejściowe złącze optyczne to SC/APC, wyjście RF posiada 1 lub 2 porty, forma złącza jest metryczna, fotodetektor odbiera tylko światło o długości fali 1550 nm, z WDM, forma złącza WDM to SC/APC.

Cyfrowy sygnał modulacyjny jest transmitowany w zakresie szybkości transmisji, poziom cyfrowego sygnału modulacyjnego (w paśmie 8 MHz) jest o 10 dB niższy niż poziom nośnej sygnału analogowego, a moc optyczna wejściowa odbiornika optycznego wynosi 0 dBm, przy pomiarze C/N, CTB, CSO.

Uzyskaj wycenę About Pasywny optyczny węzeł WDM z triplexorem

Pasywny optyczny węzeł WDM z triplexorem Pobierz specyfikację

Specyfikacje pasywnego węzła triplexor optycznego WDM

Lp.	Opis	Wartość
	Interfejs klienta	XGPON Passive Node
1	Złącze RF	F-female or F-male
2	Rodzaj złącza optycznego	FC/APC or SC/APC or FC/PC or SC/PC
	Parametr optyczny
3	Czułość	≥0,9 A/W
4	Moc optyczna wejściowa	2~-10 dBm
5	Tłumienność odbiciowa	≥45 dB
6	Długość fali odbioru	1550 nm
7	Długość fali obejścia	1310/1490 nm
8	Rodzaj światłowodu	Jednomodowy
	Parametr RF
9	Zakres częstotliwości	47~1000 MHz
10	Płaskość w paśmie (dB)	±1@45~1006 MHz
11	Poziom wyjściowy (dBµV)	62@0 dBm mocy wejściowej
12	Liczba portów wyjściowych	1
13	CNR	≥51 dB
14	CSO	≥62 dB
15	CTB	≥65 dB
16	Impedancja wyjściowa RF	75 Ω
17	Odbicie wyjściowe RF	≥16 dB@47~550 MHz; ≥14 dB@1006 MHz
