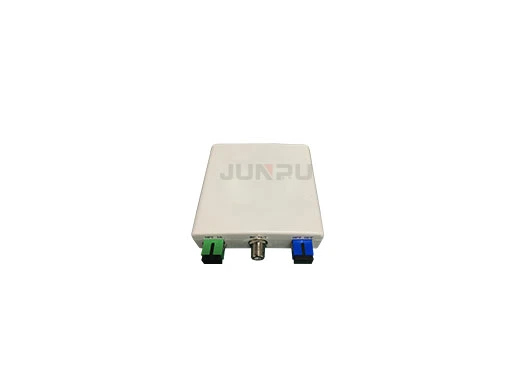

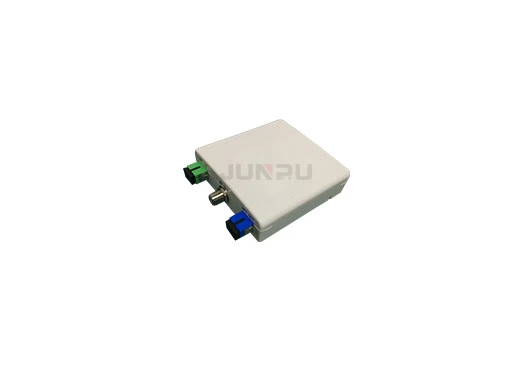

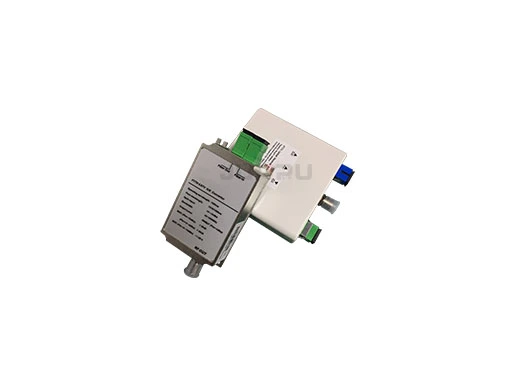

JP10RW Pasywny Odbiornik Optyczny na sprzedaż, Cena

JP10RW to pasywny odbiornik optyczny o wysokiej czułości. Jest w stanie odbierać sygnały transmitowane przez światłowody i przekształcać je na sygnały elektryczne. Nadaje się do centrów danych i sieci komunikacji światłowodowej.

Uzyskaj wycenę About JP10RW Pasywny odbiornik optyczny

JP10RW Pasywny odbiornik optyczny Pobierz specyfikację

Specyfikacje JP10RW

Nr Pozycja		Jednostka	Opis	Uwagi
Interfejs klienta
1	Złącze RF		Złącze 75Ω „F”	Standard amerykański
2	Złącze wejściowe optyczne		SC/APC
	Złącze wyjściowe optyczne		SC/PC
3	Zasilanie DC		Zasilacz DC
Parametry optyczne
4	Moc optyczna wejściowa	dBm	-20 ~ +2
5	Tłumienność odbiciowa optyczna	dB	15 (min), 45 (typ.)
6	Zakres długości fali roboczej (Rx)	nm	1100 - 1600
7	Czułość	A/W	>0,9
	Tłumienność wtrąceniowa	dB	0,4 (typ.), 0,6 (maks.)
	Długość fali przepustowej	nm	1310/1490
	Izolacja	dB	35 (min)
8	Typ światłowodu		Światłowód jednomodowy SM 9/125 um
Parametry RF
9	Zakres częstotliwości	MHz	40 ~1002
10	Równomierność pasma	dB	<±1
12	Poziom wyjściowy (@AGC)	dBuV	83	Maks. wyjście konfigurowalne do 104 dBuV
	Zakres AGC optycznego	dBm	-13 ~ -2
	Zakres wzmocnienia RF	dB	22
13	Impedancja wyjściowa	Ohmy	75

Cechy JP10RW

Zastosowania konwerterów O-E w architekturze FTTX dla telewizji analogowej i cyfrowej.
Wysoka liniowość, niskie zniekształcenia i szeroki zakres AGC mocy optycznej (od -13 dBm do -2 dBm).
Szeroki zakres roboczej mocy optycznej wejściowej od 2 do -20 dBm przy długościach fali 1100–1600 nm.
Opcjonalna moc optyczna wejściowa od -2 do 1 dBm dla wydajności wyjściowej RF.
Wejście optyczne od -13 do -2 dBm, wyjście RF: +83 dBuV na kanał przy 3,5% OMI (sygnał modulujący 22 dBmV).
Pełny zakres częstotliwości 40–1002 MHz z CATV, niewielkie wymiary, elastyczna instalacja i zasilanie z linii.
Modele z serii TX1000AF oferują pasmo 40–1002 MHz, doskonały wzmacniacz i jednostkę regulacji wzmocnienia dla słabego sygnału, przemysłową 8-bitową jednostkę sterującą, wygodny interfejs i zastosowanie dla klientów końcowych.

Wejście optyczne serii TX1000AW z WDM zawiera sygnały CATV analogowe i cyfrowe w kierunku transmisji (downstream) przy 1550 nm, dane Ethernet w kierunku transmisji przy 1490 nm oraz dane Ethernet w kierunku zwrotnym (upstream) przy 1310 nm. Wyjście optyczne przepuszcza sygnały o długościach fali 1310 nm i 1490 nm. Długość fali 1550 nm trafia do fotodiody i jest wzmacniana.
