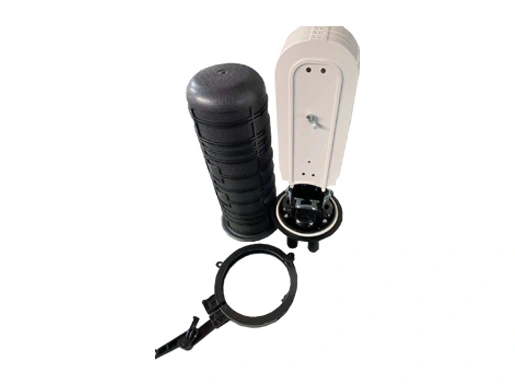

gjs d001 kopułkowa obudowa złącza światłowodowego z termokurczliwym uszczelnieniem 01

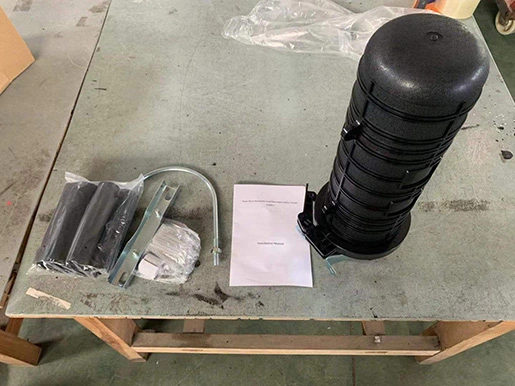

gjs d001 kopułkowa termokurczliwa uszczelka zamknięcia spawu światłowodowego 02

JUNPU D001 24 Core Dome Fiber Optic Splice Closure, zakres zastosowania: Niniejsza instrukcja instalacji dotyczy Fiber Optic Splice Closure (zwanego dalej FOSC) i stanowi wskazówki dotyczące prawidłowej instalacji. Zakres zastosowania obejmuje montaż napowietrzny, podziemny, naścienny, w kanałach oraz w studzienkach. Zakres temperatur otoczenia.

Uzyskaj wycenę About Kopułkowa mufa światłowodowa 24-rdzeniowa

Kopułkowa mufa światłowodowa 24-rdzeniowa Pobierz specyfikację

Specyfikacja 24-rdzeniowej kopułkowej złączki światłowodowej

Wymiary zewnętrzne (wysokość x średnica)	435 mm × 190 mm
Waga (bez opakowania zewnętrznego)	2350 g – 2600 g
Liczba portów wejścia/wyjścia	Standardowo 5 sztuk
Średnica kabla światłowodowego	Φ8 mm – Φ25 mm
Pojemność FOSC	Wiązkowo: 12–96 (włókien), Taśmowo: do 288 (włókien)

Cechy 24-rdzeniowej kopułkowej złączki światłowodowej

W zależności od odizolowanego kabla światłowodowego dostępne są dwa poniższe przypadki.

① Po całkowitym z splicie wszystkie włókna są rozgałęziane.

② Część włókien po nawinięciu jest przeznaczona do przelotu, podczas gdy pozostałe służą do splicingu rozgałęźnego.

FOSC jest wyposażona w 3 pojedyncze rury wejścia/wyjścia, które pasują do pojedynczych kabli światłowodowych o maksymalnej średnicy ф16 mm oraz 1 masową rurę wejścia/wyjścia, która pasuje do 1 sztuki kabla światłowodowego o maksymalnej średnicy ф 25 mm lub 2 sztuk kabli światłowodowych o maksymalnej średnicy ф 21 mm, lub wielu sztuk kabli światłowodowych o małej średnicy.

Masowa rura wejścia/wyjścia jest wymagana, jeśli niektóre włókna są przeznaczone do przelotu.

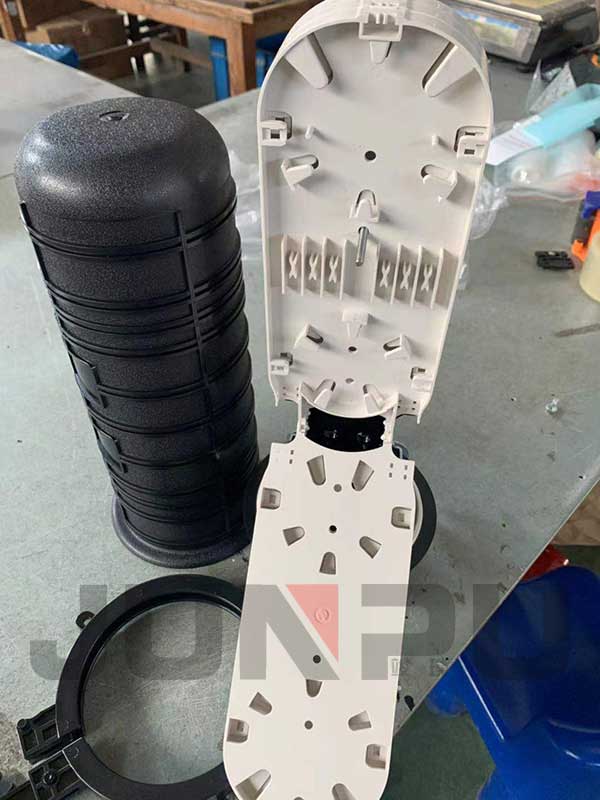

24-rdzeniowa kopułkowa złączka światłowodowa
