Pozioma obudowa światłowodowa 96-rdzeniowa - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

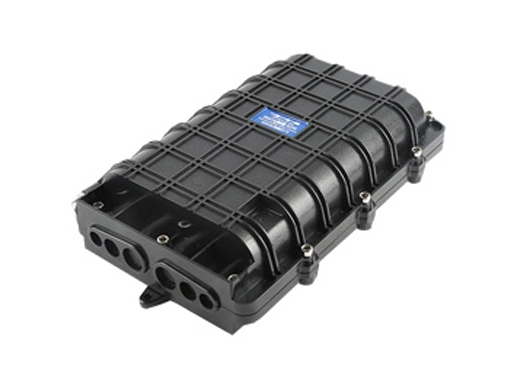

Fabryka światłowodów JUNPU oferuje wiele typów obudów liniowych. Pozioma obudowa światłowodowa na 96 włókien jest jednym z popularnych modeli.

Liniowa złączka światłowodowa IP68 z 3 wejściami i 3 wyjściami do kabli o średnicy 8 mm–20 mm.

Specyfikacja poziomej obudowy światłowodowej 96 rdzeni

Wymiary zewnętrzne (dł. x szer. x wys.)	320×210×85 (mm)
Waga (bez opakowania zewnętrznego)	2650g – 2800g
Liczba portów wejściowych/wyjściowych	3 (szt.) z każdej strony
Średnica kabla światłowodowego	Φ8—Φ20 (mm)
Pojemność złącza	Wiązkowe: 12—120 (rdzeni)

Konstrukcja połowiczna z mechaniczną uszczelką.
Wysokiej jakości materiał korpusu z tworzywa przemysłowego.
6 okrągłych otworów do wprowadzenia kabli – 3 wejścia, 3 wyjścia.
Dostosowana do średnicy kabla 8 mm – 20 mm.
Przeznaczona do montażu napowietrznego, podziemnego, w kanałach, studzienkach kablowych i szachtach.
Poziom ochrony IP68.
Wymienna, wysokiej jakości gumowa uszczelka umożliwiająca wielokrotne otwieranie.
Maksymalna pojemność: 96 włókien.

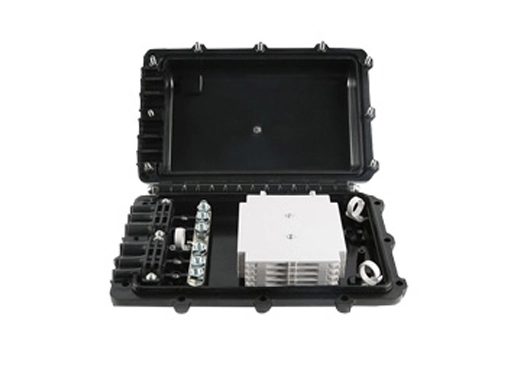

Liczba tackek spawów: 4 szt. x 24F.

Niniejsza instrukcja montażu dotyczy złącza światłowodowego (Fiber Optic Splice Closure, w skrócie FOSC) i stanowi wytyczne prawidłowej instalacji.
Zakres zastosowania: montaż napowietrzny, podziemny, w kanałach, studzienkach kablowych. Temperatura otoczenia od –40°C do 65°C.

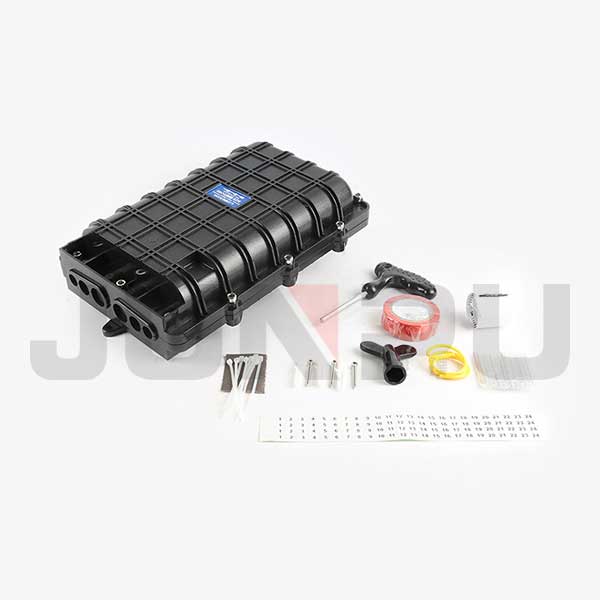

pozioma obudowa światłowodowa 96 rdzeni
