Czym jest EDFA? Jak działa i dlaczego ma znaczenie w komunikacji optycznej.

Łączność światłowodowa napędza nasz współczesny świat. Umożliwia przesył danych na duże odległości z dużą prędkością. Jednak sygnały osłabiają się na odległość na skutek tłumienia. Wzmacniacze światłowodowe domieszkowane erbem (EDFA) rozwiązują ten problem. Wzmacniają one sygnały optyczne bez konieczności konwersji na sygnały elektryczne. Niniejszy artykuł wyjaśnia, czym są wzmacniacze EDFA, jak działają, jakie są ich zastosowania oraz czym różnią się od półprzewodnikowych wzmacniaczy optycznych (SOA).

Czym jest wzmacniacz EDFA?

Wzmacniacz EDFA to urządzenie służące do wzmacniania sygnałów optycznych w systemach światłowodowych. Wykorzystuje specjalne włókno domieszkowane erbem – pierwiastkiem ziem rzadkich. Włókno to wzmacnia sygnały świetlne w zakresie długości fali 1550 nm, co jest idealne dla telekomunikacji. Wzmacniacze EDFA działają w paśmie C (1530–1565 nm) i paśmie L (1565–1600 nm), gdzie tłumienie sygnału jest niskie. Wzmacniają sygnały bezpośrednio, zapewniając szybką i dokładną transmisję danych. Wynalezione w 1987 roku, wzmacniacze EDFA stały się kluczowe w latach 90. dla komunikacji dalekosiężnej.

Jak działa wzmacniacz EDFA?

Działanie wzmacniacza EDFA opiera się na emisji wymuszonej. Odcinek światłowodu jest domieszkowany jonami erbu. Laser pompujący, zwykle o długości fali 980 nm lub 1480 nm, wzbudza te jony do wyższego stanu energetycznego. Gdy słaby sygnał optyczny wchodzi do włókna, oddziałuje ze wzbudzonymi jonami. Powoduje to, że jony uwalniają energię w postaci fotonów, dopasowując się do długości fali sygnału. Efektem jest silniejszy sygnał. Kluczowe elementy to włókno domieszkowane erbem, laser pompujący, multiplekser z podziałem długości fali (WDM), izolatory i filtry optyczne. Multiplekser WDM łączy sygnał i światło pompujące. Izolatory zapobiegają odbiciom. Filtry redukują szumy.

Dlaczego wzmacniacze EDFA są ważne

Wzmacniacze EDFA są niezbędne dla nowoczesnej komunikacji. Wzmacniają sygnały bez konwersji elektrycznej, zachowując prędkość i przepustowość. Dzięki temu są kluczowe dla sieci dalekosiężnych, takich jak kable podmorskie. Wzmacniacze EDFA obsługują również multipleksację z podziałem długości fali (WDM), wzmacniając wiele sygnałów jednocześnie. Zwiększa to pojemność sieci. Przed wprowadzeniem wzmacniaczy EDFA systemy wymagały skomplikowanych konwerterów optyczno-elektrycznych. Wzmacniacze EDFA uprościły sieci, obniżając koszty i zwiększając wydajność. Są stosowane w telekomunikacji, telewizji kablowej i centrach danych.

Spostrzeżenia techniczne

Walidacja rynkowa:

Wzmacniacze EDFA stanowią 65% wdrożeń wzmacniaczy optycznych w kablach podmorskich, co bezpośrednio potwierdza koncentrację firmy JUNPU na niezawodnych rozwiązaniach dalekosiężnych. Buduje to wiarygodność rynkową przy omawianiu znaczenia wzmacniaczy EDFA.

Benchmarking techniczny:

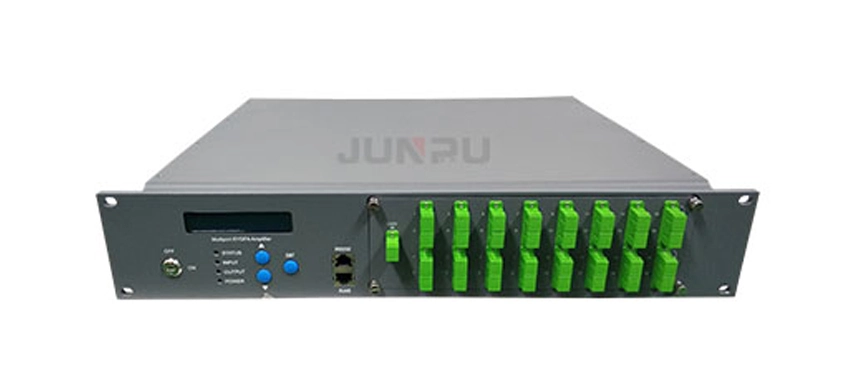

Nasze wzmacniacze EDFA spełniają kluczowe standardy branżowe:

Wzmocnienie 30–40 dB przy współczynniku szumów 4–6 dB

Precyzyjna stabilność długości fali 1550 nm (±0,5 nm)

Zgodność z DWDM:

Integracja z multiplekserem WDM firmy JUNPU umożliwia jednoczesne wzmacnianie ponad 40 kanałów – kluczowy atut przy omawianiu nowoczesnych zastosowań sieciowych.

Różnicowanie konkurencyjne:

Porównanie wydajności pokazuje, że wzmacniacze EDFA przewyższają wzmacniacze SOA pod względem:

50% niższego poziomu szumów (4–6 dB vs 8–12 dB)

3-krotnie większego potencjału wzmocnienia (40 dB vs 13 dB)

Do czego służy wzmacniacz EDFA?

Wzmacniacze EDFA mają wiele zastosowań w komunikacji optycznej. Są używane jako wzmacniacze wyjściowe (booster), wzmacniacze liniowe i przedwzmacniacze. Wzmacniacze wyjściowe zwiększają moc sygnału na nadajniku w celu dalekosiężnej transmisji. Wzmacniacze liniowe przywracają siłę sygnału w środku łącza światłowodowego. Przedwzmacniacze wzmacniają słabe sygnały przed dotarciem do odbiornika. Wzmacniacze EDFA są krytyczne w systemach gęstej multipleksacji z podziałem długości fali (DWDM), gdzie wzmacniają wiele kanałów jednocześnie. Wspiera to sieci o dużej pojemności. Zasilają również sieci telewizji kablowej, zapewniając zasięg sygnału na dużych obszarach. W centrach danych wzmacniacze EDFA utrzymują siłę sygnału do szybkiej transmisji danych. Ich zdolność do obsługi długich odcinków – do 100 km – czyni je idealnymi dla globalnych sieci komunikacyjnych, w tym kabli podmorskich, takich jak sieć TPC-5CN, działająca od 1996 roku.

Jaka jest różnica między wzmacniaczem SOA a EDFA?

Wzmacniacze EDFA i półprzewodnikowe wzmacniacze optyczne (SOA) wzmacniają sygnały optyczne, ale różnią się konstrukcją i wydajnością. Wzmacniacze EDFA wykorzystują włókno domieszkowane erbem jako ośrodek wzmacniający, podczas gdy wzmacniacze SOA wykorzystują materiał półprzewodnikowy. Wzmacniacze EDFA działają w zakresie 1530–1565 nm, co jest idealne dla okna niskich strat telekomunikacji. Wzmacniacze SOA działają w szerszym zakresie, w tym 1300 nm, ale z wyższym poziomem szumów. Wzmacniacze EDFA oferują wysokie wzmocnienie (15–40 dB) i niski poziom szumów (4–6 dB), co czyni je lepszymi do systemów dalekosiężnych. Wzmacniacze SOA mają niższe wzmocnienie i wyższy poziom szumów, co ogranicza ich zastosowanie do krótszych dystansów. Wzmacniacze EDFA są większe i wymagają laserów pompujących, podczas gdy wzmacniacze SOA są kompaktowe i napędzane elektrycznie. Wzmacniacze EDFA doskonale sprawdzają się w systemach WDM ze względu na szerokie pasmo, podczas gdy wzmacniacze SOA są lepsze do zastosowań jednokanałowych lub kompaktowych, takich jak sieci metropolitalne.

Zalety i ograniczenia wzmacniaczy EDFA

Wzmacniacze EDFA oferują wyraźne korzyści. Zapewniają wysokie wzmocnienie, wzmacniając sygnały nawet o 40 dB. Niski współczynnik szumów gwarantuje jakość sygnału. Działają w zakresie 1550 nm, co odpowiada oknu najniższych strat światłowodów. Wzmacniacze EDFA mają również szerokie pasmo (20–40 nm), obsługując wiele kanałów w systemach WDM. Ich wydajność sprzęgania ze światłowodami jest doskonała, a straty poniżej 0,1 dB. Jednak wzmacniacze EDFA mają ograniczenia. Nie mogą wzmacniać długości fal poniżej 1525 nm, co ogranicza ich zastosowanie. Wysokie wymagania przepustowości mogą obciążać wzmacniacze EDFA, ponieważ mogą nie skalować się dobrze dla systemów o bardzo dużej szybkości. Wymagają również precyzyjnej kontroli mocy pompy i sygnału wejściowego, aby uniknąć zniekształceń. W porównaniu z alternatywami, takimi jak wzmacniacze Ramana, wzmacniacze EDFA mogą mieć węższe pasmo.

Wzmacniacze EDFA w nowoczesnych sieciach

Wzmacniacze EDFA są kluczowe dla dzisiejszych sieci o dużej pojemności. Umożliwiają komunikację dalekosiężną, wspierając globalny internet i usługi chmurowe. W systemach DWDM wzmacniacze EDFA wzmacniają wiele długości fal, eliminując problemy takie jak straty wtrąceniowe i dyspersja chromatyczna. Są stosowane w sieciach inteligentnych miast, systemach IoT i automatyce przemysłowej. Na przykład w sieciach telewizji kablowej wzmacniacze EDFA działają jako wzmacniacze mocy, pokrywając duże obszary. W centrach danych zapewniają niezawodną transmisję danych na dłuższych dystansach. Wzmacniacze EDFA obsługują również technologie 50G PON i Combo PON, integrując szybkie usługi, takie jak GPON i XGS-PON. Ich rola w kablach podmorskich podkreśla ich znaczenie dla globalnej łączności. W miarę rozwoju sieci wzmacniacze EDFA pozostają fundamentem, równoważąc koszty, wydajność i skuteczność.

Wzmacniacze EDFA rewolucjonizują komunikację optyczną. Efektywnie wzmacniają sygnały, obsługując sieci dalekosiężne o dużej pojemności. Zdolność do współpracy z systemami WDM czyni je idealnymi dla nowoczesnej telekomunikacji, telewizji kablowej i centrów danych. Mimo ograniczeń, takich jak ograniczenia długości fali, ich wysokie wzmocnienie i niski poziom szumów sprawiają, że przewyższają wzmacniacze SOA w wielu zastosowaniach. Wraz z rosnącym zapotrzebowaniem na dane, wzmacniacze EDFA będą nadal napędzać szybką i niezawodną komunikację. Zrozumienie ich roli pomaga docenić technologię stojącą za naszym połączonym światem.
