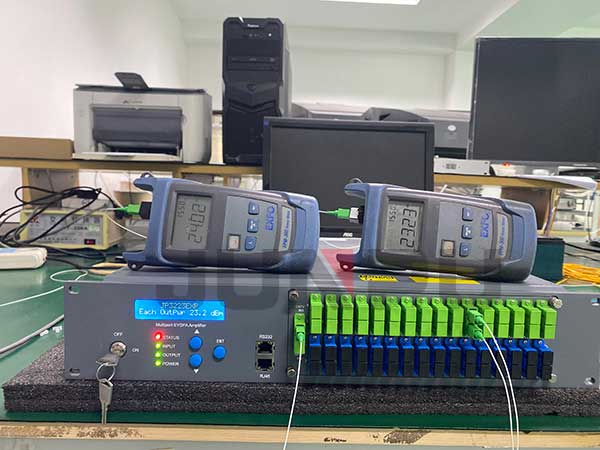

XGS PON CATV EDFA WDM Combiner to wzmacniacz optyczny o niskim poziomie szumów, wysokiej wydajności, dużej mocy FTTP, z wieloma portami i pasmem wzmocnienia w zakresie 1540–1565 nm. Każdy port wyjściowy wzmacniacza optycznego ma wbudowany dobrze działający CWDM. Każdy zewnętrzny port łącza w górę wzmacniacza optycznego można bardzo wygodnie podłączyć do portu OLT PON. Każdy port wyjściowy 1550 nm (CATV) multipleksuje strumień danych 1310/1490 nm, co zmniejsza liczbę komponentów oraz poprawia wskaźniki i niezawodność systemu.

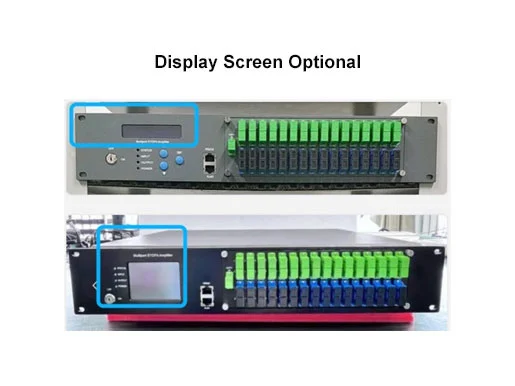

Wyświetlacz LCD na panelu przednim pokazuje wskaźniki pracy wszystkich urządzeń oraz alarmy ostrzegawcze. Laser wyłącza się automatycznie w przypadku braku mocy optycznej, co zapewnia ochronę lasera. Wszystkie porty optyczne wzmacniacza optycznego mogą być montowane w panelu przednim lub tylnym.
JUNPU XGS-PON EDFA WDM charakteryzuje się niezawodnością na poziomie operatorskim i zarządzaniem bezpieczeństwem sieci, wysoką jakością, niezawodnością oraz doskonałym stosunkiem jakości do ceny, co czyni go idealnym rozwiązaniem dla integratorów i operatorów systemów.
Specyfikacje 16-wyjściowego 1550nm EDFA WDM XGS PON
| Wydajność | Wskaźnik | Uzupełnienie |
|
|
| Min. | Typ. | Max. |
| Cechy optyczne | Długość fali pracy CATV | (nm) | 1540 |
| 1565 | CATV |
| Długość fali pasmowej OLT XGS-PON | (nm) | 1310/1490 1270/1577 |
|
| Strata długości fali pasmowej CATV | (dB) |
|
| 0,8 | 1550 nm |
| Strata długości fali pasmowej OLT | (dB) |
|
| 0,8 | 1310/1490 nm |
| Moc wejściowa CATV (Pi) | (dBm) | −10 |
| 10 |
|
| Liczba portów wyjściowych | (szt.) |
|
| 128 |
|
| Moc wyjściowa każdego portu | (dBm) | 0 |
| 13 ~23 dBm |
|
| Różnica mocy wyjściowej każdego portu | (dB) | −0,5 |
| 0,5 |
|
| Monitorowanie mocy optycznej wyjścia | (dB) |
| −20 |
|
|
| Zakres regulacji mocy wyjściowej | (dBm) | −3 |
| 0 |
|
| Współczynnik szumów | (dB) |
| 4,5 | 5 |
|
| 5 | 6 |
|
| Strata zależna od polaryzacji | (dB) |
|
| 0,3 |
|
| Wzmocnienie zależne od polaryzacji | (dB) |
|
| 0,4 |
|
| Dyspersja modu polaryzacyjnego | (ps) |
|
| 0,3 |
|
Cechy 16-wyjściowego 1550nm EDFA WDM XGS PON
Pasmo pracy wzmacniacza optycznego 1540–1565 nm
Każdy port wyjściowy optyczny jest wyposażony w wysokowydajny CWDM, pojedyncze włókno dla trzech długości fal, co znacznie oszczędza zasoby światłowodowe.
Regulacja mocy wyjściowej za pomocą przycisków na panelu przednim lub przez web SNMP, zakres w dół o 4 dBm
Kompatybilny z dowolną technologią FTTx XGS-PON, 10G i PON.
Wyjście wieloportowe, możliwość wbudowania 1310/1490/1550 WDM
Niski współczynnik szumów (Typ ≤4,5 dB, Max ≤5,0 dB)
Standardowy port RJ 45 do zdalnego sterowania; dostępna umowa wyjściowa i zarządzanie przez web, a także wtykowy sprzęt SNMP do późniejszej aktualizacji.
Klucz lasera do włączania/wyłączania lasera
Wyświetlacze LED pokazujące stan pracy urządzenia
Zasilanie redundantne z możliwością wymiany na gorąco (do wyboru: 90 V–250 V AC lub −48 V DC)
Zastosowanie 16-wyjściowego 1550nm EDFA WDM XGS PON
FTTx PON
Sieci XGS-PON, 10G PON
